Assemblea a più strati del bordo del PWB FR4 di ROHS con l'imballaggio sotto vuoto
1PCS
MOQ
large.img.alt
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: Yizhuo
Certificazione: UL,CE,ROHS
Numero di modello: Scheda elettronica FR4 10
Evidenziare:

Assemblea del bordo del PWB FR4

,

Assemblea del bordo del PWB di ROHS

,

Circuito a più strati FR4

Termini di pagamento e spedizione
Imballaggi particolari: Imballaggio sotto vuoto
Tempi di consegna: 10-12 giorni del lavoro
Termini di pagamento: T/T
Capacità di alimentazione: 120000 mq/mese
Specificazioni
Materiale di base: Scheda PCB multistrato FR4
Spessore del bordo: Spessore 0,8-4,0
Strato: 1-24 strati
Maschera della lega per saldatura: Green. Verde. Red. Rosso. Blue. Blu. White. Bian
Trattamento di superficie: OSP, oro a immersione, stagno a immersione
Prova PCBA: Fly-probe, 100% test AOI, 100% test ET AOI, X-RAY, ICT e test funzionale
Pacchetto: Imballaggio sotto vuoto
Descrizione di prodotto

Produttore a più strati Rohs Circuit Board dell'assemblea del bordo del PWB FR4





Introduzione a più strati del bordo del PWB FR4:

FR-4 (o FR4) è una designazione del grado assegnata agli strati, ai tubi, ai coni retinici ed ai circuiti stampato laminati a resina epossidica rinforzati con vetro (PWB). FR-4 è un materiale composito composto di panno tessuto della vetroresina con un raccoglitore dell'epossiresina che è ignifugo (autoestinguente).

«il franco» corrisponde ad ignifugo e denota che la sicurezza di infiammabilità di FR-4 è conformemente al UL94V-0 standard. FR-4 è stato creato dai materiali costituenti (epossiresina, rinforzo del tessuto di vetro, ha bromurato ignifugo, ecc.) dal NEMA nel 1968.

FR-4 in vetro epossidico è un grado laminato di plastica thermoset ad alta pressione popolare e versatile con buona forza ai rapporti di peso. Con assorbimento di acqua zero vicino, FR-4 è più comunemente usato come isolante elettrico che possiede la considerevole forza meccanica. Il materiale è conosciuto per conservare i suoi alti valori meccanici e qualità d'isolamento elettriche sia nelle circostanze asciutte che umide. Questi attributi, con le buone caratteristiche di montaggio, prestano pratico a questo grado per un'ampia varietà di applicazioni elettriche e meccaniche.

Il NEMA è l'autorità di regolamento per FR-4 ed altri gradi laminati d'isolamento. Le designazioni del grado per i laminati in vetro epossidico sono: G10, G11, FR4, FR5 e FR6. Di questi, FR4 è il grado il più ampiamente in uso oggi. Il G-10, il predecessore a FR-4, manca delle caratteristiche autoestinguenti di infiammabilità di FR-4. Quindi, FR-4 ha da allora [quando?] ha sostituito il G-10 nella maggior parte delle applicazioni.

I sistemi dell'epossiresina FR-4 impiegano tipicamente il bromo, un alogeno, per facilitare le proprietà ignifughe in laminati in vetro epossidico FR-4. Alcune applicazioni dove la distruzione termica del materiale è un tratto desiderabile ancora useranno il G-10 non ignifugo.



Capacità trattata FR-4
Oggetto
Abilità del mestiere
Finitura superficia
HASL, oro di immersione, doratura, OSP, latta di immersione, ecc
Strato
1-32 strati
Larghezza di Min.Line
4mil
Spazio di Min.Line
4mil
Min.Space fra il cuscinetto da riempire
3mil
Diametro di Min.Hole
0.20mm
Diametro del cuscinetto di Min.Bonding
0.20mm
Max.Proportion del luogo di perforazione e dello spessore del bordo
1:10
Max.Size del bordo di rivestimento
23inch*35inch
Ha suonato di spessore del ′ s del bordo di rivestimento
0.21-3.2mm
Min.Thickness di Soldermask
10um
Soldermask
Maschera fotosensibile verde, gialla, nera, bianca, rossa, trasparente della lega per saldatura, maschera Strippable della lega per saldatura
Min.Linewidth di Idents
4mil
Min.Height di Idents
25mil
Il colore di serigrafa
Bianco, giallo, nero
Formato di file di data
L'archivio di Gerber e l'archivio della perforazione, serie di rapporto, RIEMPIE 2000 serie, la serie del powerpcb, ODB++
E-prova
100%E-Test: Prova ad alta tensione
Materiale per il PWB
Alto materiale di TG: Alta frequenza ROGERS, TEFLON, TADONIC, ARLON (materiale libero di Haloger)
E-prova
Prova di impedenza, prova di Resisitance, Microsection ecc
Requisito tecnologico speciale
Blind&Buried Vias ed alto rame di spessore



Tipi di PWB FR4:



1. Singolo PWB del lato FR4

I Fr4 che i circuiti stampato lati unico sono fatti del PWB dell'epossiresina che ha stagnola di rame da un lato, le sue componenti sono incollati da un lato.

2. Doppio PWB del lato FR4

I circuiti stampato lati unico Fr4 inoltre sono fatti del PWB dell'epossiresina che ha stagnola di rame da un lato, ma le sue componenti sono incollate da due lati che danno il percorso delle tracce per attraversarsi.

Questi bordi contengono il rame per la conduzione.

3. PWB multiplo di strati FR4

Il bordo di PC multisided ha più di due strati. Contiene tre strati di materiale per la conduzione.

Quello è incollato nel centro dei materiali. Il materiale del centro è laminato insieme nell'ambito di alta pressione e di temperatura elevata per produrre i bordi di PC a più strati. Le componenti sono incollate da entrambi i lati dei bordi di PC.

4. PWB rigido FR4

In questo tipo di bordo di PC Fr4, i materiali del centro utilizzati sono soltanto franchi, di modo che è perché questo è chiamato un circuito stampato rigido fr4.

Non ci sono altri materiali o l'impurità ha aggiunto a che è un circuito puro, ecco perché è rigida per l'intero bordo di PC.

5. PWB della Rigido-flessione FR4

In questo tipo di bordo di PC, il materiale del centro è rigido come pure flessibile in modo da sono chiamati bordi di PC della rigido-flessione Fr4.

La flessione è dovuta girare intorno alla flessibilità. Abbiamo usato i bordi sottili perché è più flessibile e più vulnerabile riscaldare.

Durante la saldatura, può piegare per fare un angolo desiderabile.

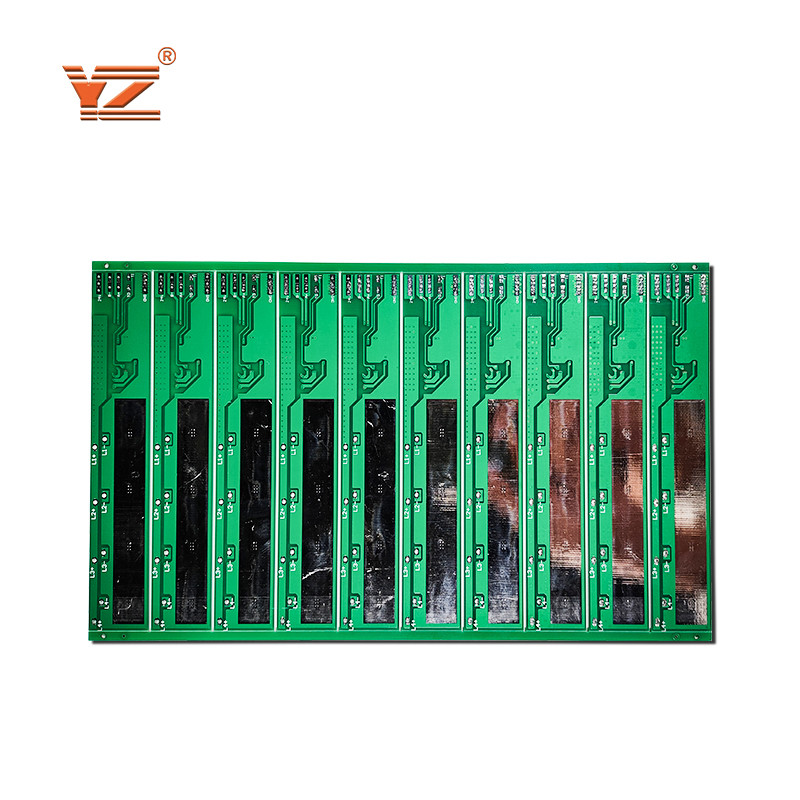

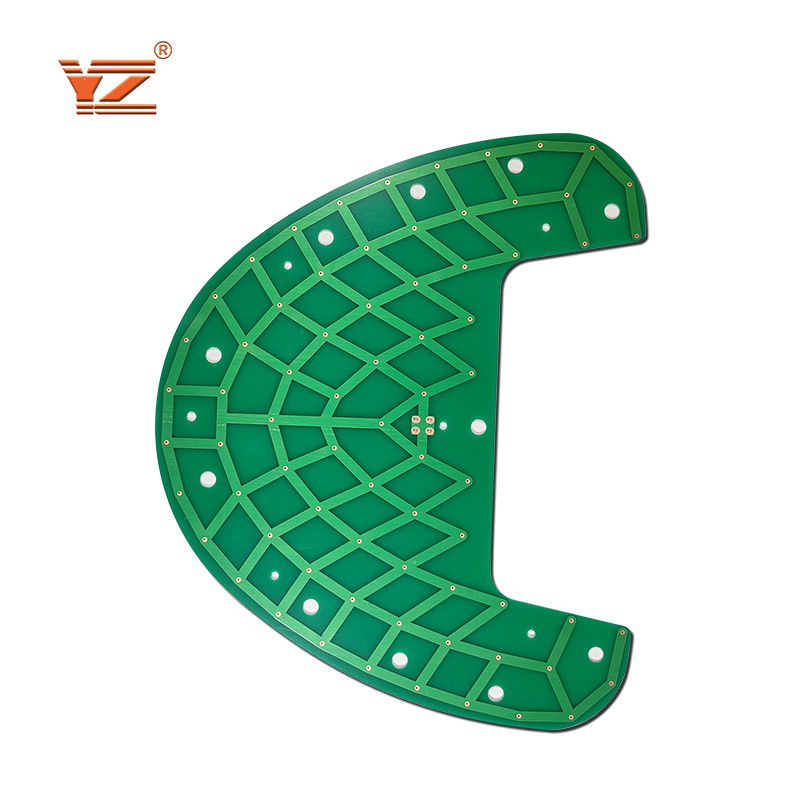

Assemblea a più strati del bordo del PWB FR4 di ROHS con l'imballaggio sotto vuoto 0Assemblea a più strati del bordo del PWB FR4 di ROHS con l'imballaggio sotto vuoto 1

Applicazione a più strati del bordo del PWB FR4

Assemblea a più strati del bordo del PWB FR4 di ROHS con l'imballaggio sotto vuoto 2













L'elettronica il Co., srl di Shenzhen Yizhuo è un'impresa alta tecnologia nazionale certificata a ISO9001: sistema di gestione della qualità internazionale 2015. Abbiamo CE, ROHS, certificazione dell'UL. È stata fondata nel 2012 e l'area della fabbrica consiste di più di 6.000 metri quadri, di 131 impiegato e di due spostamenti. Abbiamo la capacità per fabbricare PCBs di alluminio, FR4 PCBs, il LED PCBA ed altri prodotti relativi. Inoltre stiamo fornendo i servizi come progettazione del PWB, l'assemblea del PWB ed il bordo del LED SMT che elabora per i servizi di progettazione del PWB. I prodotti sono ampiamente usati in industrie automobilistiche ed altro di illuminazione, di elettronica, di comunicazioni, che richiedono la dissipazione di calore. I nostri professionisti lavorano nell'associazione vicina per capire i requisiti specifici dei nostri clienti. Nella nostra unità di prova di qualità, verifichiamo meticoloso ogni prodotto, così i risultati nella loro conformità with gli standard di qualità internazionali. Possiamo fare servizio della un-fermata dell'OEM o del ODM per i nostri clienti.



Siamo sostenuti da una base e da un gruppo infrastrutturali “avanzati” nei dei professionisti entusiasti ed esperti. abbiamo diviso la nostra base infrastrutturale ben sviluppata nelle varie unità quali l'ottenimento, la progettazione, la fabbricazione, prova di qualità, R & S, vendita di vendite, immagazzinante l'imballaggio e più. Ciò ci facilita per consegnare il prodotto completamente senza difetti della gamma ai nostri clienti ai prezzi di mercato principali e forniti di ultimo macchinario ed alla tecnologia innovatrice per incontrare gli ordini su grande scala dei clienti. Con un gruppo addetto alla progettazione del gruppo di amministrazione superiore e di R & S con un'esperienza media dell'industria in più di 10 anni, i nostri prodotti stanno vendendo bene intorno al mondo.

Assemblea a più strati del bordo del PWB FR4 di ROHS con l'imballaggio sotto vuoto 3



Assemblea a più strati del bordo del PWB FR4 di ROHS con l'imballaggio sotto vuoto 4

Il processo di fabbricazione del PWB a più strati:



Parecchi fattori entrano in produzione del PCBs a più strati di alta qualità. Il processo comprende i punti specifici necessari per assicurarsi che ogni aspetto sia coperto. Poiché ci sono tipi differenti di bordi a più strati, il processo di fabbricazione può essere differente basato sulla progettazione che unica volete raggiungere. Oltre a pianificazione della parte frontale, la procedura generale comprende:

·  Tracciato della foto – converte i dati della foto e lo converte in pixel di immagine.

· La rappresentazione e DES (sviluppi, incida, spogli) – applica l'immagine primaria sopra al PWB.

·  Ispezione ottica automatizzata – ispeziona gli strati del PWB con diversi giocatori prima della laminazione.

·  Trattamento dell'ossido e laminazione – trattamento chimico applicato agli strati interni del PWB. La laminazione lega insieme gli strati differenti di rame e di vetroresina.

· Perforazione e deposito di rame electroless – questo processo crea i luoghi di perforazione e le fosse richiesti sul PWB. Poi sono coperti dai depositi di rame.

Prova elettrica, montaggio, micro-sezionare ed ispezione finale

Assemblea a più strati del bordo del PWB FR4 di ROHS con l'imballaggio sotto vuoto 5

Assemblea a più strati del bordo del PWB FR4 di ROHS con l'imballaggio sotto vuoto 6






FAQ:

Q1. Che formati di file accettate per produzione del PWB PCBA?
: Archivio di Gerber: CAM350 RS274X

Archivio del PWB: Protel 99SE, PWB 2001 di P-CAD

BOM: Excel


Q2. Come posso convincere un campione per controllare la vostra qualità?
:  Dopo la conferma dei prezzi, potete ordinare per i campioni per la vostre prova e valutazione.

Q3. Come circa la vostra capacità del rifornimento?

La nostra capacità del rifornimento è verso il 2000 sqm ogni giorno. dove i nostri 25 spazio della fabbrica di 000 sqm ospitano le operazioni di R & S, di vendita, di logistica e di acquisizione.
