Superficie senza piombo stampata personalizzabile del circuito del LED HASL

2pcs

MOQ

Superficie senza piombo stampata personalizzabile del circuito del LED HASL

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Materiale di base: Base di alluminio

Spessore di rame: 1/2oz

Peelable: 0.3-0.5MM

Delineamento della perforazione: Percorso, V-CUT, smussante

Tipo: Personalizzabile

Materiale: Singola credenza di alluminio

Rifinitura di superficie: HASL senza piombo

Evidenziare:

Circuito stampato su ordinazione dell'UL LED

,

Circuito stampato di HASL LED

,

Bordo di rame del PWB di 2OZ LED

Informazioni di base

Luogo di origine: La Cina

Marca: Yizhuo

Certificazione: CE,ROHS,UL

Numero di modello: Bordo di alluminio 01 del PWB

Termini di pagamento e spedizione

Imballaggi particolari: Contenitore di cartone di buona qualità + dell'imballaggio sotto vuoto

Tempi di consegna: 10-12 giorni del lavoro

Termini di pagamento: T/T, Western Union, MoneyGram

Galleria

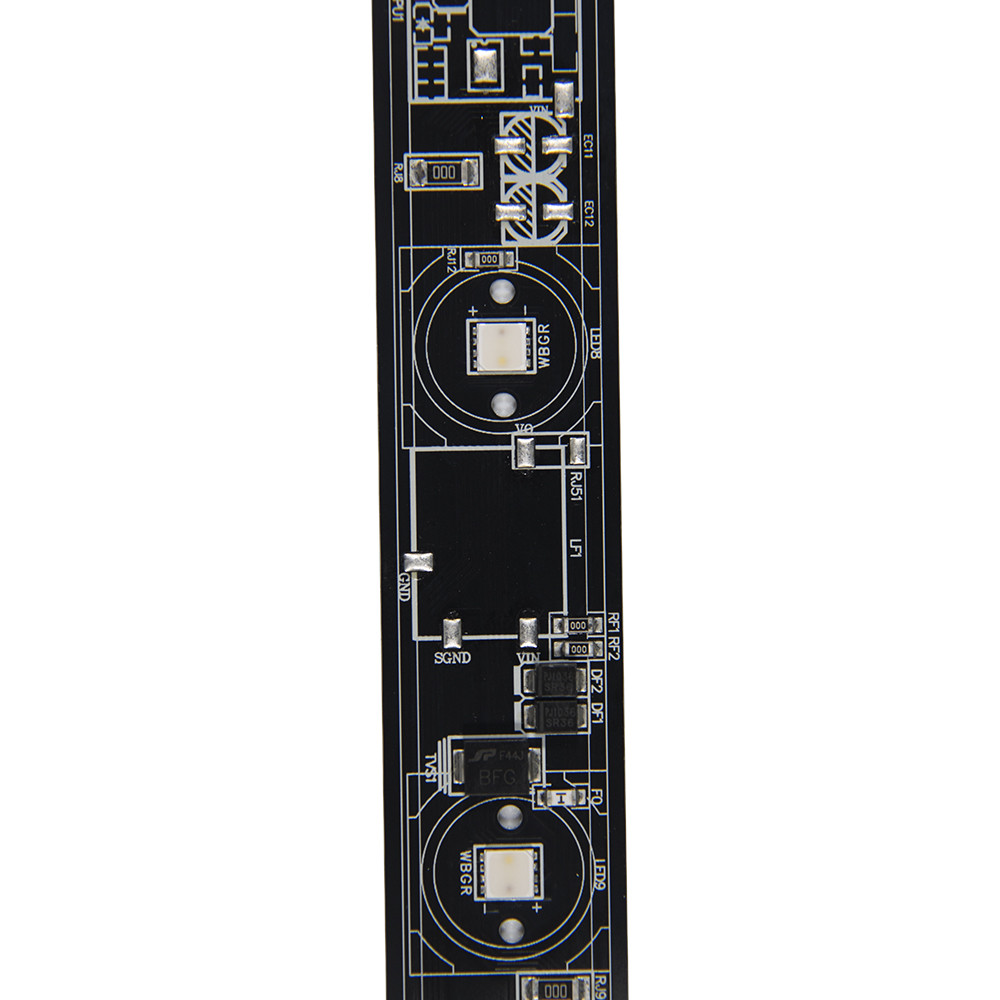

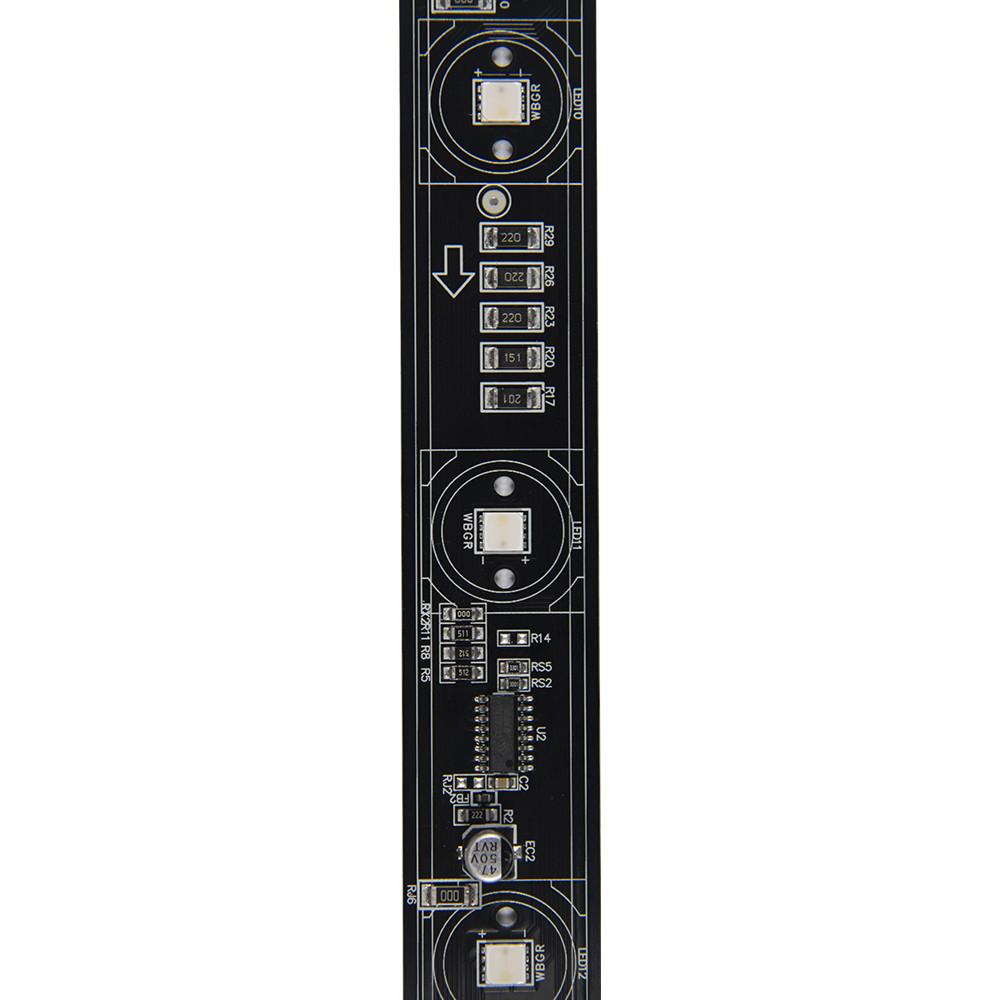

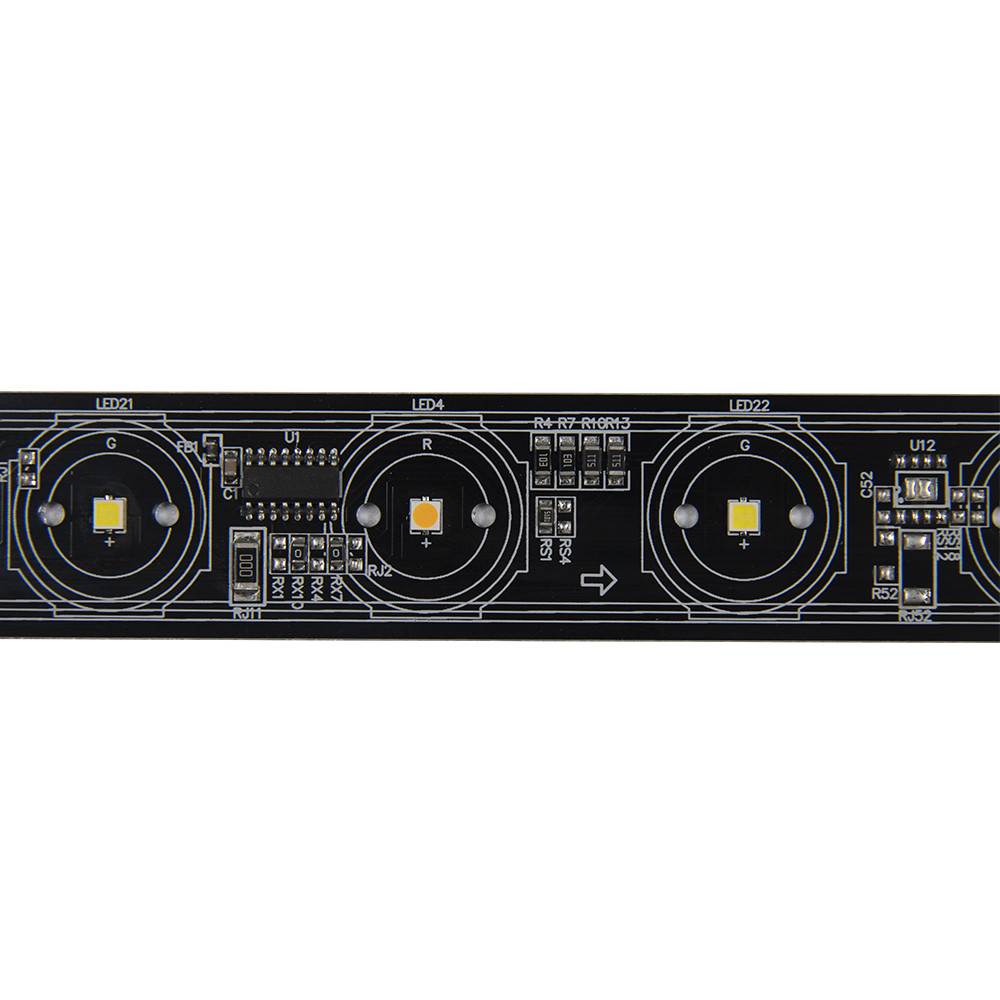

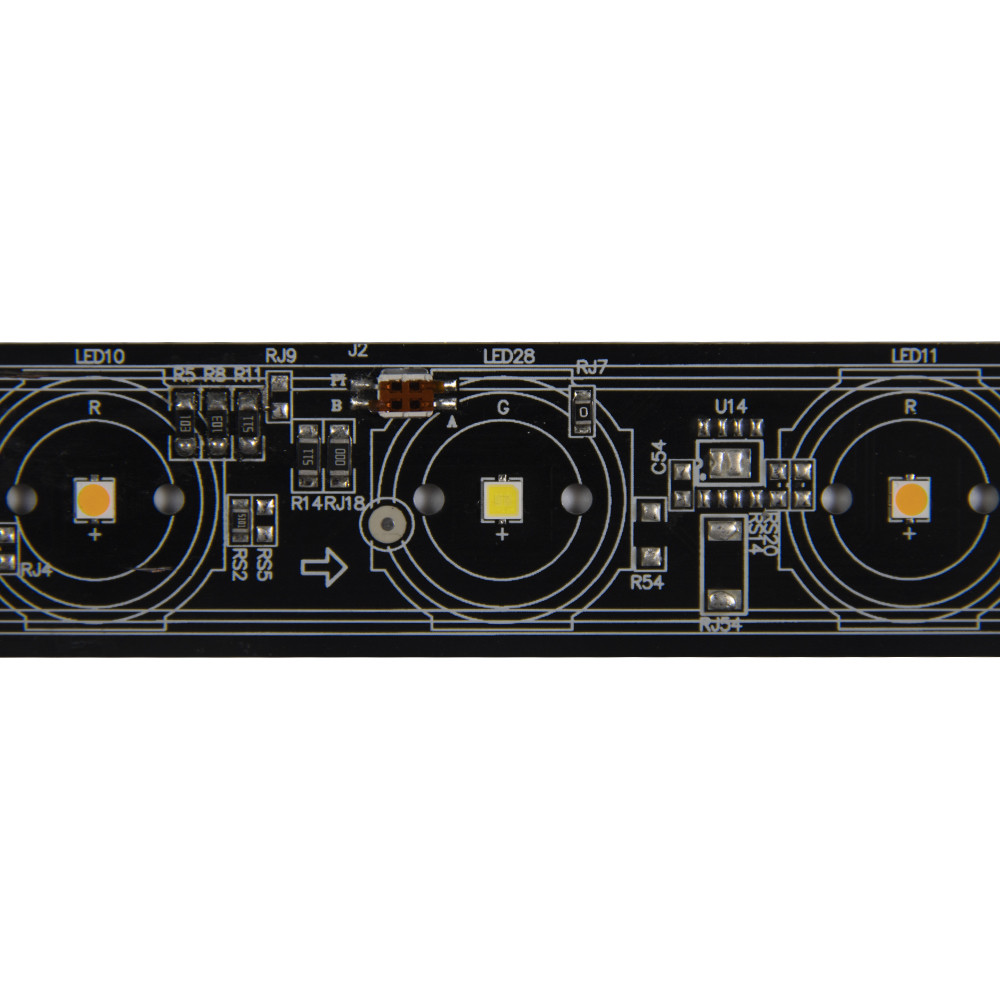

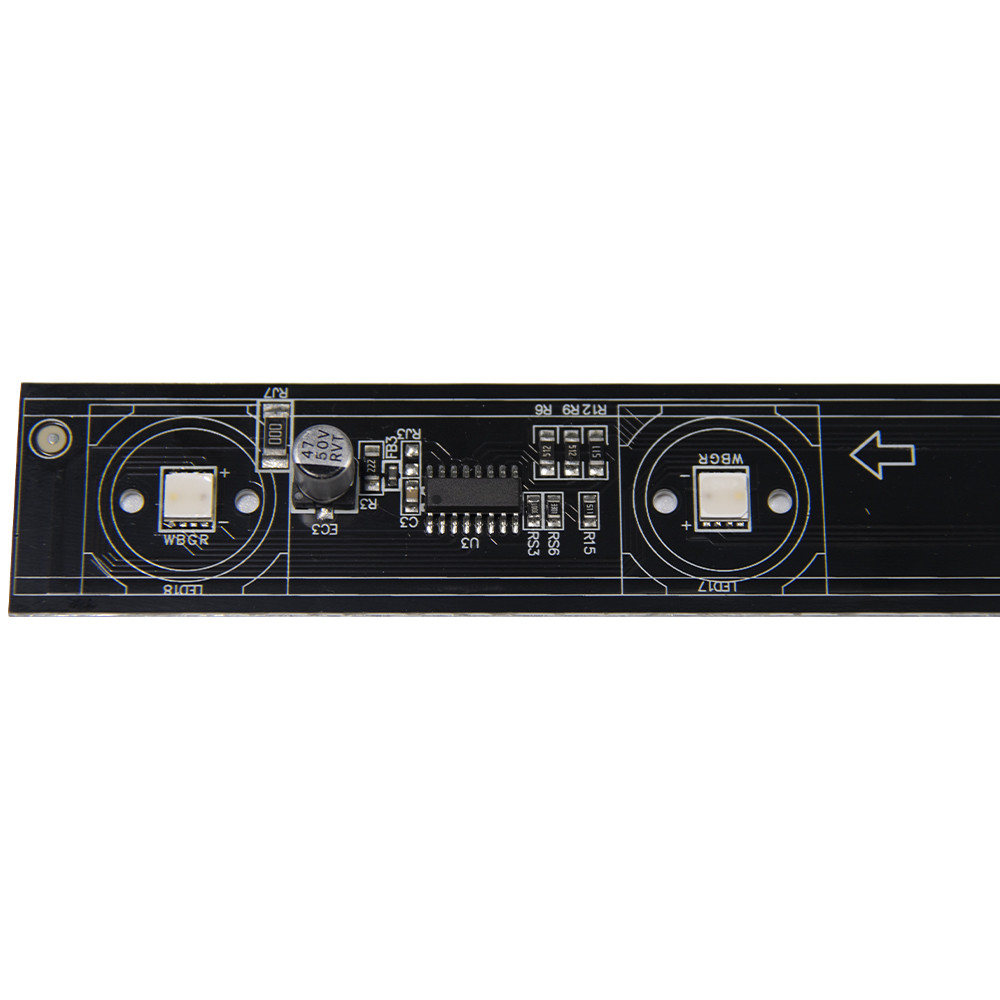

Superficie senza piombo stampata personalizzabile del circuito del LED HASL

Descrizione di prodotto

Superficie senza piombo stampata personalizzabile del circuito del LED HASL

Fabbricazione del circuito e le loro applicazioni nell'industria di accensione principale

Il collegamento fra il PWB, lo schema circuitale elettrico ed i componenti elettronici

Lo schema elettrico e il netlist

Nota

La progettazione elettrica degli inizio di un PWB dallo schema circuitale (SEF, diagramma elettrico funzionale).

Se è fatto con cadenza OrCAD o con il mentore DxD, i ricavati elettrici del progettista per studiare la funzionalità elettrica da creare.

Tutte le componenti necessarie sono state identificate una volta, la lista delle componenti (BOM, Bill Of Material) è elaborata per l'acquisto degli stessi.

La progettazione dello schema circuitale elettrico ha luogo contemporaneamente al BOM; il primo posto i simboli elettrici e poi si collega con il cosiddetto «netto».

Una volta che lo schema elettrico è congelato, «il netlist» è esportato, una tavola che rappresenta il presente elettrico dei collegamenti e le componenti hanno usato.

STRATO	PROTOTIPO		FABBRICAZIONE IN SERIE (superiore a 20 m2)
	PROTOTIPO			Giro rapido	Tempo standard
	PWB DI MC	48 ore		4-5 giorni	10-12 giorni
PFC 1 L	48 ore	5-6 giorni	12-13 giorni
1L	24 ore	3-4 giorni	8-10 giorni
2L	24 ore	3-4 giorni	8-10 giorni
4L	48 ore	5-6 giorni	8-10 giorni
6L	72 ore	6-7 giorni	10-12 giorni
8L	72 ore	7-8 giorni	12-14 giorni
10L	96 ore	9-10days	16-18 giorni

circuito stampato principale

circuito stampato di 265V LED

circuito stampato di 6.0mm LED
