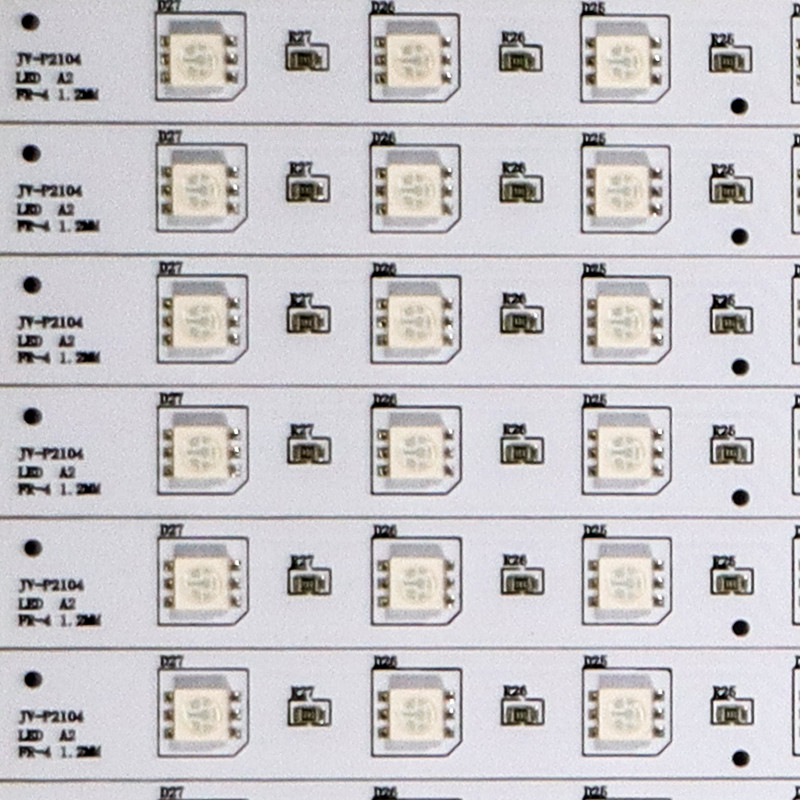

Circuito stampato su ordinazione PCBs LED della luce a più strati della metropolitana dell'OEM 94V0

L'OEM che del PWB 94vo il PWB a più strati ha condotto il mcpcb della luce del tubo ha condotto la luce della roccia del bordo del PWB

Classificazione di PCBs di alluminio: PCBs di alluminio essenzialmente è diviso in tre categorie.

1: PWB di alluminio universale: lo strato dielettrico usato qui si compone di fibra di vetro a resina epossidica pre--preg.

2: Alto PWB di alluminio Termale-conduttivo: lo strato dielettrico si compone dell'epossiresina. La resina ha usato deve avere alta conducibilità termica.

3: PWB di alluminio ad alta frequenza: lo strato dielettrico è composto di fibra di vetro della resina del polyimide o della poliolefina pre--preg.

Difficoltà fabbricanti di PCBs di alluminio:

Il processo di fabbricazione per quasi tutto il PCBs di alluminio è essenzialmente lo stesso. Qui discuteremo i processi di fabbricazione principali, le difficoltà e le loro soluzioni.

Incisione di rame: la stagnola di rame utilizzata in PCBs di alluminio è comparativamente più spessa. Se la stagnola di rame è sopra 3oz tuttavia, incisione richiede la compensazione di larghezza. Se non è secondo la richiesta della progettazione, la larghezza della traccia sarà da tolleranza dopo incidere. Di conseguenza la compensazione di larghezza della traccia dovrebbe essere progettata esattamente. I fattori d'incisione devono essere controllati durante il processo di fabbricazione.

Stampa della maschera della lega per saldatura: dovuto la stagnola di rame spessa c'è una difficoltà nella stampa della maschera della lega per saldatura del PWB di alluminio. Ciò è perché se il rame della traccia è troppo spesso poi l'immagine incisa avrà una grande differenza fra la superficie della traccia e stampa della maschera della lega per saldatura e del bordo basso sia difficile. Di conseguenza, la stampa infedele della maschera della lega per saldatura è usata. L'olio della maschera della lega per saldatura usato dovrebbe essere di buona qualità ed il materiale da otturazione della resina è fatto in alcuni casi in primo luogo e poi salda la maschera.

Fabbricazione meccanica: il processo di fabbricazione meccanico comprende ecc. meccanico di perforazione, di modellatura e v-segnare cui è andato su interno via. Ciò tende a ridurre la forza elettrica. Di conseguenza, la macinazione elettrica e la fresa professionale dovrebbero essere utilizzate per fabbricazione a basso volume dei prodotti. I parametri di perforazione dovrebbero essere regolato per impedire la sbavatura generare. Ciò aiuterà la vostra fabbricazione meccanica.
