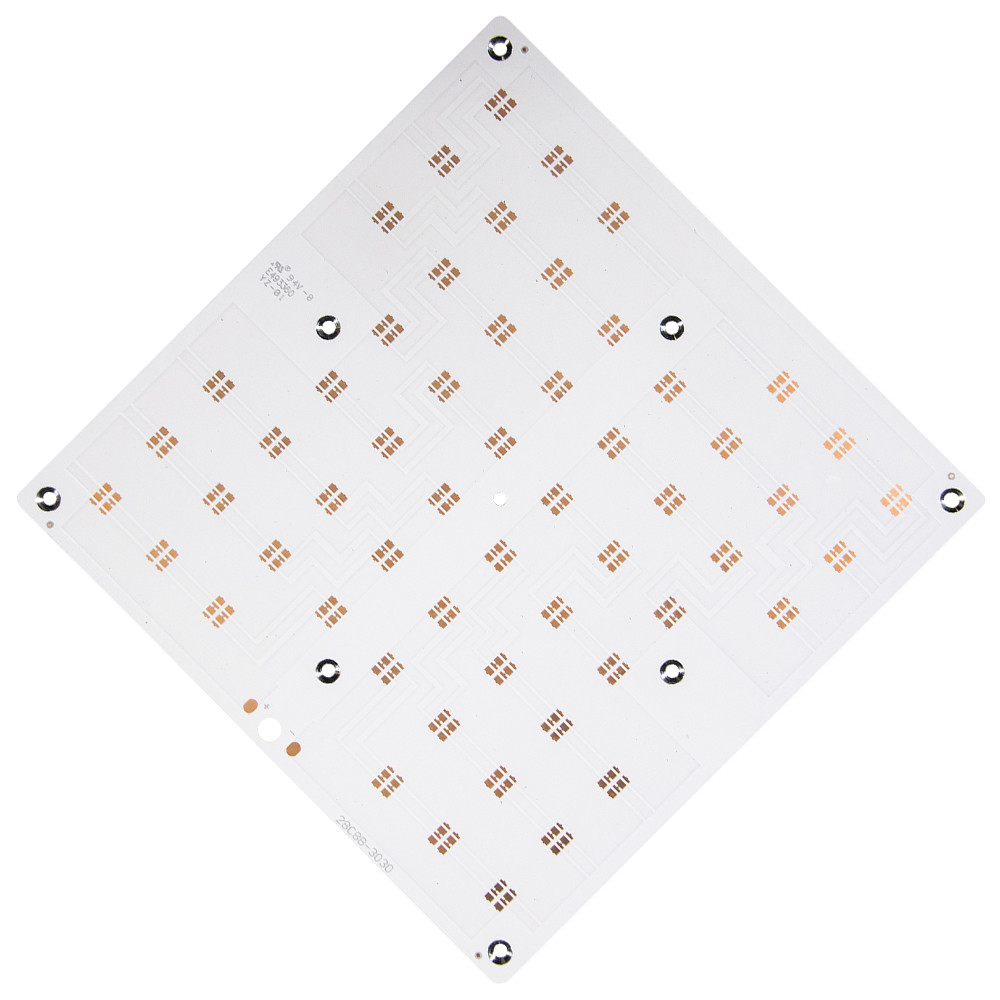

Singolo piatto di alluminio parteggiato del circuito stampato di 94v0 30W LED
bordo lato unico del PWB 94v0 del piatto di alluminio di 30W LED per la luce di lampadine Led
Uno strato sottile termicamente del dielettrico conduttivo ma elettricamente d'isolamento è laminato fra una stagnola di base metallica e di rame. La stagnola di rame è incisa nel modello desiderato del circuito ed il di base metallica disegna il calore a partire da questo circuito tramite il dielettrico sottile.
Il PWB di alluminio è ad un laminato placcato di rame basato a metallo unico; ha la buona conducibilità termica, prestazione elettrica lavorare e dell'isolamento. Substrato di alluminio di alluminio di Fuchs Wright del mercato del PWB principalmente. Terreno comunale nei prodotti di illuminazione del LED.
Il PWB di alluminio è uno al del PWB basato a metallo, compreso stagnola di rame, lo strato isolante termico ed il substrato del metallo, il suo disaccordo della struttura in tre strati:
Oggetto | Capacità |
---|---|
Strati | 1-30 |
Rame più spesso | 1-6OZ |
Tipo di prodotti |
L'HF (ad alta frequenza) & il bordo (di radiofrequenza), l'impedenza hanno controllato il bordo, bordo di HDI, |
Maschera della lega per saldatura | Nanya&Taiyo; LPI & Matt Red, verde, giallo, bianco, blu, neri. |
Materiale di base | FR4 (Shengyi China, ITEQ, KB A+, hertz), HI-TG, FR06, Rogers, Taconic, l'argon ecc |
Superficie finita | HASL convenzionale, HASL senza piombo, oro di Falsh, ENIG (oro) di immersione OSP (Entek), latta di immersione, ImmersionSilver, oro duro |
Trattamento di superficie selettivo |
ENIG (oro) di immersione +OSP, dito di ENIG (oro) di immersione +Gold, dito istantaneo dell'oro +Gold, |
Caratteristica tecnica | Linea larghezza minima/lacuna: 3.5/4mil (trapano del laser) Dimensione minima del foro: 0.15mm (meccanico)/4mil (trapano del trapano del laser) Anello anulare minimo: 4mil Spessore di Max Copper: 6OZ Dimensione di Max Production: 900×1200mm Spessore del bordo: D/S: 0.2-7.0mm, Multilayers: 0.40-7.0mm, Min Solder Mask Bridge: 0.08mm Allungamento: 15:1 Tappo della capacità di visto: 0.2-0.8mm |
Tolleranza | Tolleranza placcata dei fori: 0.08mm (min±0.05) tolleranza Non placcata del foro: 0.05min (min+0/-0.05mm o +0.05/-0mm) Tolleranza del profilo: 0.15min (min±0.10mm) Prova funzionale: Resistenza d'isolamento: 50 ohm (mormality) Peli la forza: 1.4N/mm Prova di stress termico: 2650c, 20 secondi Durezza della maschera della lega per saldatura: 6H Tensione della E-prova: 500V+15/-0V 30S Filo di ordito e torsione: 0,7% (prova board≤0.3% a semiconduttore) |
: Sì, accogliamo favorevolmente l'ordine del campione per verificare e controllare la qualità. I campioni misti sono accettabili.
: Il campione ha bisogno dei 5-7 giorni, tempo di fabbricazione in serie ha bisogno di 1-2 settimane per la quantità di ordine più di
: MOQ basso, 1pc per il controllo del campione è disponibile
: Spediamo solitamente da DHL, da UPS, da Fedex o dal TNT. Richiede solitamente i 3-5 giorni per arrivare. Linea aerea e mare che spediscono anche facoltativo.
