PWB di alluminio 94v0 di spessore 0.2mm 4mm dell'OEM per la luce di emergenza
2pcs
MOQ
large.img.alt
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: Yizhuo
Certificazione: CE,ROHS,UL
Numero di modello: Circuiti di alluminio del PWB 01
Evidenziare:

PWB 94v0 di 4mm

,

PWB 94v0 di 0.2mm

,

PWB della luce di emergenza 94v0

Termini di pagamento e spedizione
Imballaggi particolari: Contenitore di cartone di buona qualità + dell'imballaggio sotto vuoto
Tempi di consegna: 10-12 giorni del lavoro
Specificazioni
Materiale di base:: alluminio basato
Spessore di rame: 0.5oz, 1.0oz, 2oz, 3oz
Spessore del bordo: 0.2mm - 4mm
Min. Hole Size: 0.25mm (10mils)
Linea larghezza minima: 0.25mm (10mils)
Angolo di V-CUT: 20, 25, 30, 45 gradi
Descrizione di prodotto

PWB di alluminio 94v0 di spessore 0.2mm 4mm dell'OEM per la luce di emergenza



Circuiti di alluminio del PWB dell'OEM che fabbricano 94v0 per la luce di emergenza



Il PWB di alluminio è stato ampiamente usato in circuiti integrati ibridi, in automobili, nell'automazione delle attività d'ufficio, in materiale elettrico ad alta potenza, nelle attrezzature dell'alimentazione elettrica ed in altri campi negli ultimi anni con dissipazione di calore eccellente, fabbricabilità, la stabilità dimensionale e le proprietà elettriche. Il substrato di alluminio è pricipalmente di vedere la conducibilità termica, il valore di tensione ed il valore della resistenza termica, è collegato con la durata e la durata del substrato di alluminio.



1. Flusso trattato di alluminio del PWB:



→ asciutto di perforazione d'apertura di ispezione del → del film del → del → che incide trasporto d'imballaggio di perforazione del → del → di ispezione finale del → del → di alluminio di trattamento di superficie del → di Tin Spray del → di ispezione del → della matrice per serigrafia del → della maschera di Soulder del → di esposizione del →



3. Processo di produzione specifico e parametri di produzione speciale:



3,1 apertura
3.1.1 rinforzi l'ispezione ricevuta (lo strato con il film protettivo sulla superficie di alluminio deve essere usato).
3.1.2 nessun piatto bollente è richiesto dopo l'apertura.

3.1.3 la maniglia delicatamente, presta attenzione alla protezione della superficie bassa di alluminio (film protettivo).



3,2 perforazione

3.2.1 i parametri di perforazione sono gli stessi di quelli di FR-4.
3.2.2 la tolleranza dell'apertura è estremamente limitata. La base di rame di 4OZ deve prestare attenzione a controllare la generazione di picchi dell'onda.

3.2.3 luoghi di perforazione con la pelle di rame che fa fronte.



3,3 film asciutto
3.3.1 ispezione ricevuta: Prima della molatura del bordo, il film protettivo di superficie della base di alluminio deve essere ispezionato. Se è danneggiato, deve essere incollato con colla blu prima di pretrattamento.
3.3.2 macinare: soltanto la superficie di rame è elaborata.
3.3.3 filmare: Sia la superficie di rame che la superficie bassa di alluminio devono essere filmate.
Controlli il momento fra il piatto di molatura ed il film di essere di meno di 1 minuto per assicurarsi che la temperatura del film sia stabile.
3.3.4 valvola: Attenzione di paga all'accuratezza della valvola.
3.3.5 esposizione: Regola di esposizione: 7 - 9 griglie hanno colla residua.
3.3.6 sviluppo: Pressione: 20 ~ 35psi, velocità: 2,0 ~ 2.6m/min

Ogni operatore deve stare attento ad evitare i graffi sul film protettivo e sul substrato di alluminio.



3,4 ispezione
3.4.1 la superficie del circuito deve controllare ogni contenuto secondo i requisiti di MI.

3.4.2 la superficie bassa di alluminio deve anche essere ispezionata. Il film asciutto sulla superficie bassa di alluminio non deve avere la caduta e danno del film.



3,5 incidere
3.5.1 Poiché la base di rame è generalmente 4OZ, ci saranno alcune difficoltà durante incisione. Il primo bordo deve essere approvato dal caporeparto prima che possa essere usato come bordo. I controlli saltuari sulla linea larghezza e sulla linea lacuna dovrebbero essere rinforzati nel bordo. La linea larghezza dovrebbe essere controllata ogni bordo 10PNL ed essere registrata.
3.5.2 parametri raccomandati: Velocità: 7 ~ 11dm/pressione minima: 2.5kg/cm2
Peso specifico: temperatura 25Be: 55 ° C
(I parametri di cui sopra sono per riferimento soltanto salvo risultati dei test)

3.5.3 quando rimuovono il film, attenzione di paga al controllo di tempo fra 4 ~ 6min, perché l'alluminio ed il NaOH reagiranno, ma deve anche assicurare che il film sia pulito ed il film non si concede scaldarsi durante il film. Dopo che il bordo senza il film protettivo sulla superficie di alluminio è sollevato dal liquido del rilascio del film, se il bordo non può restare a tempo, il liquido del rilascio del film sul piatto deve essere lavatoe con acqua per impedire il liquido alcalino il morso della superficie di alluminio.

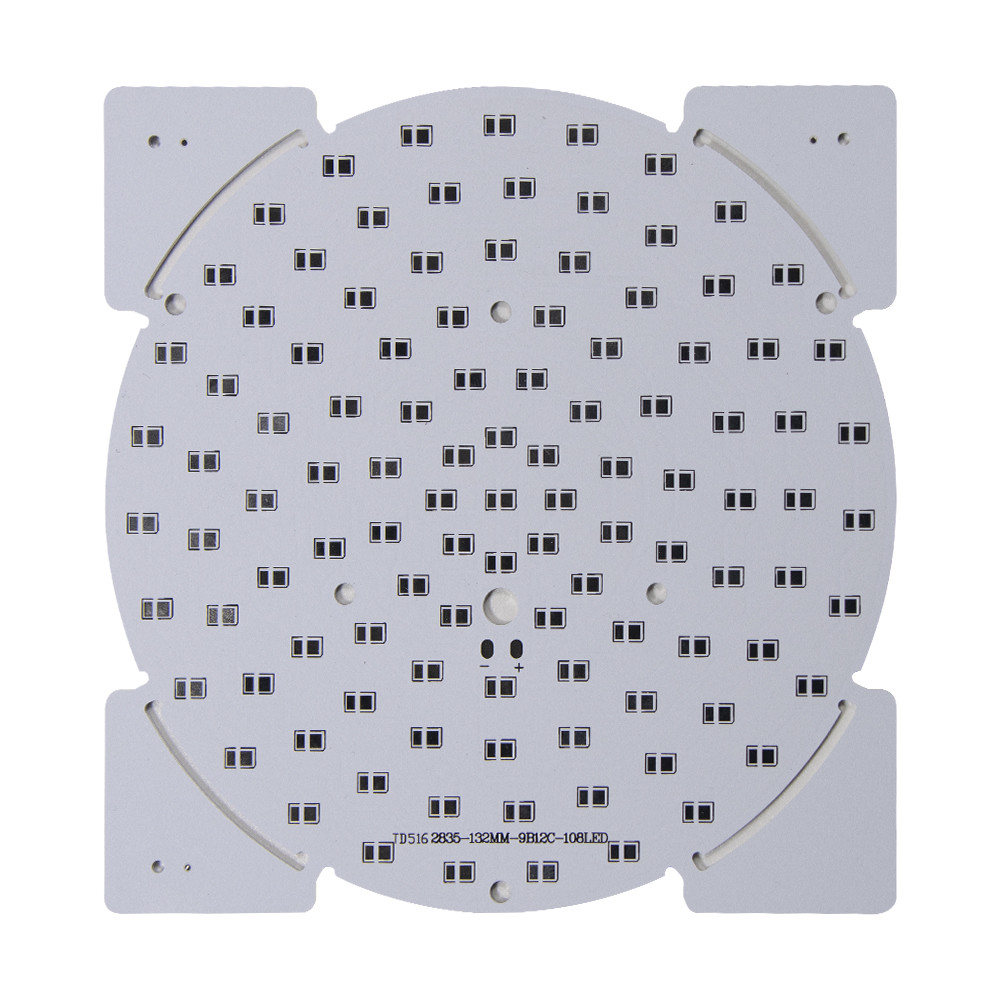

PWB di alluminio 94v0 di spessore 0.2mm 4mm dell'OEM per la luce di emergenza 0

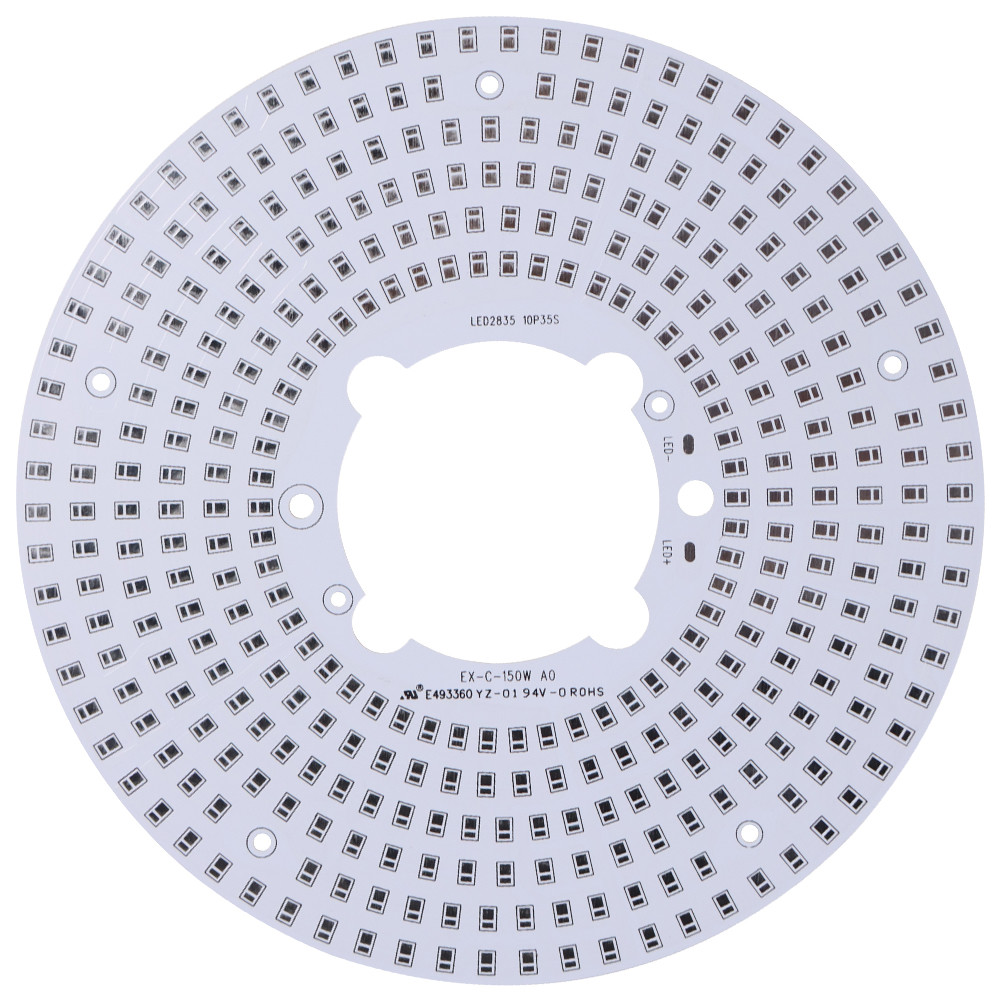

PWB di alluminio 94v0 di spessore 0.2mm 4mm dell'OEM per la luce di emergenza 1
