Spessore 1OZ 2OZ 30Z del rame del circuito stampato di SMD 12W LED
1PCS
MOQ
large.img.alt
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: Yizhuo
Certificazione: UL,CE,ROHS
Numero di modello: bordo principale 02 del PWB
Evidenziare:

circuito stampato di 12W LED

,

circuito stampato di 30Z LED

,

circuito stampato del PWB 12W

Termini di pagamento e spedizione
Imballaggi particolari: Imballaggio sotto vuoto
Tempi di consegna: 10-12 giorni del lavoro
Termini di pagamento: T/T
Capacità di alimentazione: 120000 sq.m/al mese
Specificazioni
Materiale di base: bordo principale 02 del PWB
Linea larghezza minima: 0.3mm
Spessore di rame: 1OZ 2OZ 30Z
Certificato: ISO9001: 2008, ROHS, UL
Moneta da dieci centesimi di dollaro principale del bordo del PWB: rotondo/quadrato/abitudine
Applicazione: progettazione leggera principale del bordo del PWB
Descrizione di prodotto

Spessore 1OZ 2OZ 30Z del rame del circuito stampato di SMD 12W LED



PWB di alluminio del modulo 12W LED del circuito del PWB della lampadina del bordo SMD LED del PWB del LED


Luogo d'origine

Shenzhen

Servizio

servizio della Un-fermata

Materiale di base

Alluminio

Spessore di rame

0.69-8.26mil (18-210um)

Spessore del bordo

0.2-6.0mm

Min. Hole Size

0.1mm (4mil) per HDI/0.15mm (6mil)

Minuti linea larghezza

0.075mm (3mil)

Minuti interlinea

0.075mm (3mil)

Rifinitura di superficie

HASL/OSP/Ag/ENIG/ENEPIG/

Argento di immersione, latta

Servizio difficile

E-prova 100%



Struttura di alluminio del substrato

(1) di base metallica

a substrati basati a alluminio, facendo uso di SE, l'alluminio L4M e Ly12, richiede una forza di espansione di 30 kgf/mm2 e un allungamento di 5%. Lo strato di base di alluminio degli Stati Uniti Begas è diviso in quattro tipi di 1,0, 1,6, 2,0 e 3,2 millimetri ed il tipo di alluminio è 6061T6 o 5052H34.

(2) strato dell'isolamento

Isolamento, solitamente 50~200um. Se è troppo spesso, può fungere da isolante per evitare il cortocircuito con il di base metallica, ma colpirà la dissipazione di calore; se è troppo sottile, può dissipare bene il calore, ma è facile da causare il centro del metallo ed il cavo componente da mettere in cortocircuito.

Accatastamento del PWB di alluminio del centro

Introduzione standard di alluminio di conducibilità termica del substrato

La conducibilità termica del substrato di alluminio è uno degli indicatori importanti per valutare la qualità del substrato di alluminio. Gli altri due fattori importanti sono la resistenza termica del substrato di alluminio e resista alla tensione del substrato di alluminio. La conducibilità termica del substrato di alluminio è generalmente sul mercato. Sono 2.00.1, la conducibilità termica specifica del substrato di alluminio possono essere misurati dallo strumento, la conducibilità termica del substrato di alluminio direttamente colpiranno il prezzo del substrato di alluminio, in generale, più alta la conducibilità termica del parente che di alluminio del substrato il prezzo del substrato di alluminio sarà più elevato. Per la qualità del substrato di alluminio, non è unilaterale esaminare la conducibilità termica del substrato di alluminio. La prestazione del substrato di alluminio è determinata dalla conducibilità termica del substrato di alluminio, la resistenza termica del substrato di alluminio e resista alla tensione. Non è determinata da un singolo fattore.

La conducibilità termica del substrato di alluminio è generalmente fissa e non cambia con i fattori esterni. La conducibilità termica è determinata pricipalmente dalla materia prima del substrato di alluminio. Se gli alti materiali della conducibilità termica quali rame ed argento si aggiungono, la conducibilità termica del materiale di alluminio del substrato definitivamente sarà più alta. La conducibilità termica è una grandezza fisica di base, una componente fissa di un materiale e la sua conducibilità termica è indipendente da spessore o da area.

Attualmente, l'alta conducibilità termica è solitamente ceramica, rame, ecc. Tuttavia, dovuto la considerazione di costo, la maggior parte dei substrati di alluminio sia oggi sul mercato e la conducibilità termica corrispondente del substrato di alluminio è un parametro che ognuna si preoccupa circa. Più alta la conducibilità termica è uno dei simboli che rappresenta la migliore funzione. Il substrato di alluminio è di un ad un substrato di alluminio rivestito di rame basato a metallo comune con la buona conducibilità termica, l'isolamento elettrico e le funzioni di elaborazione meccanica. La conducibilità termica dei substrati di alluminio varia solitamente da 1,0, da 1,5 e da 2,0. La situazione specifica dipende dai bisogni del prodotto.

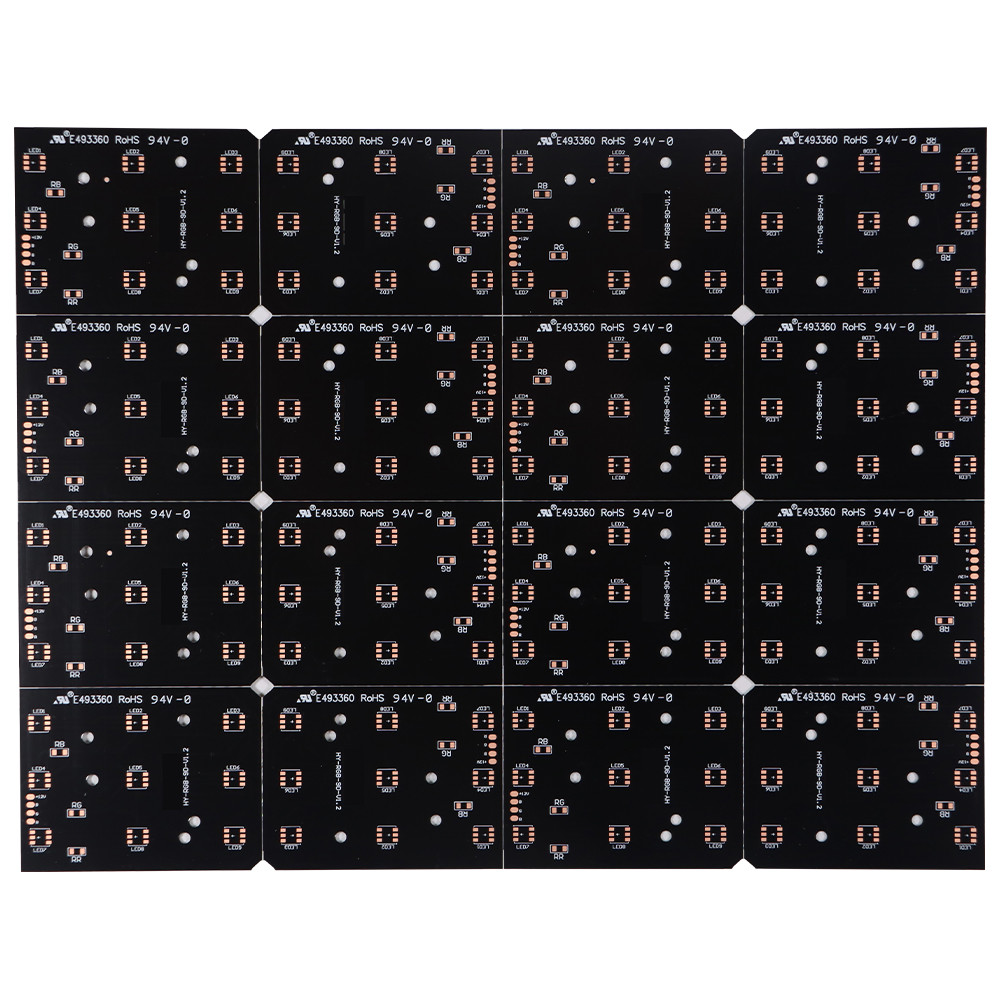

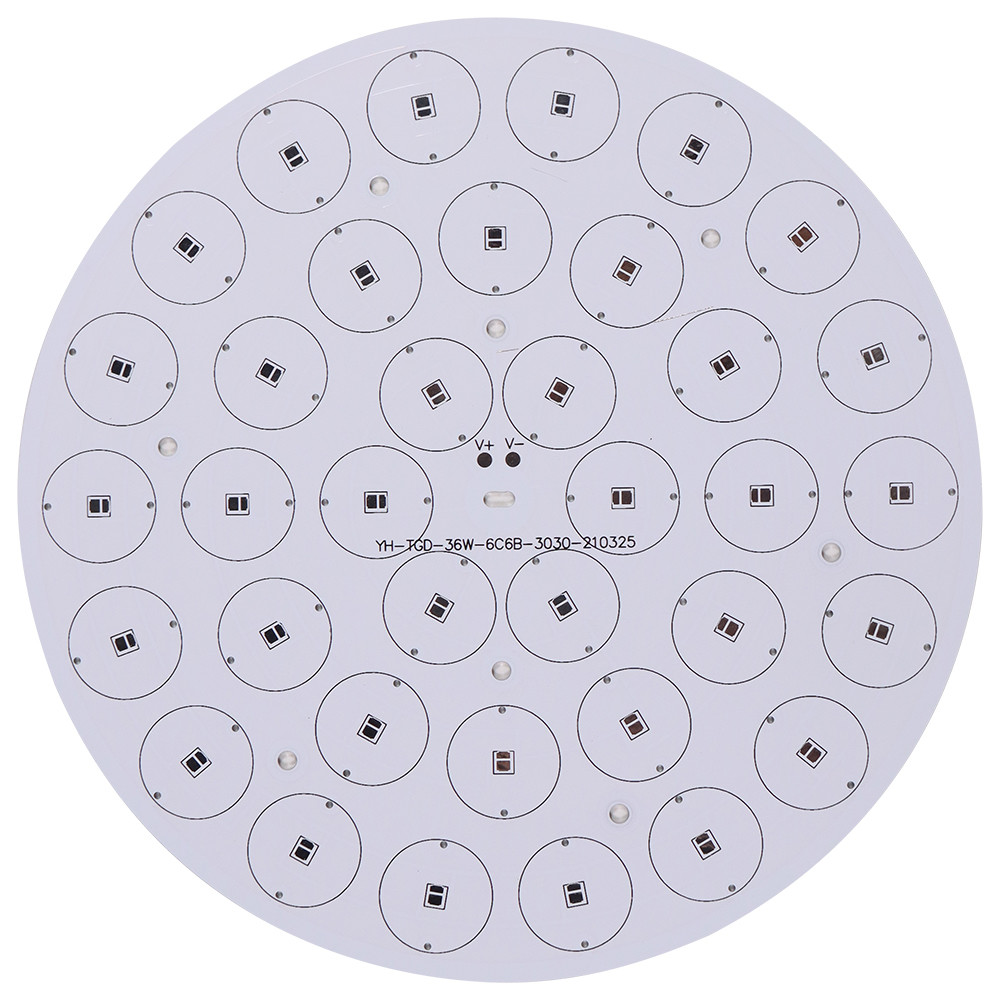

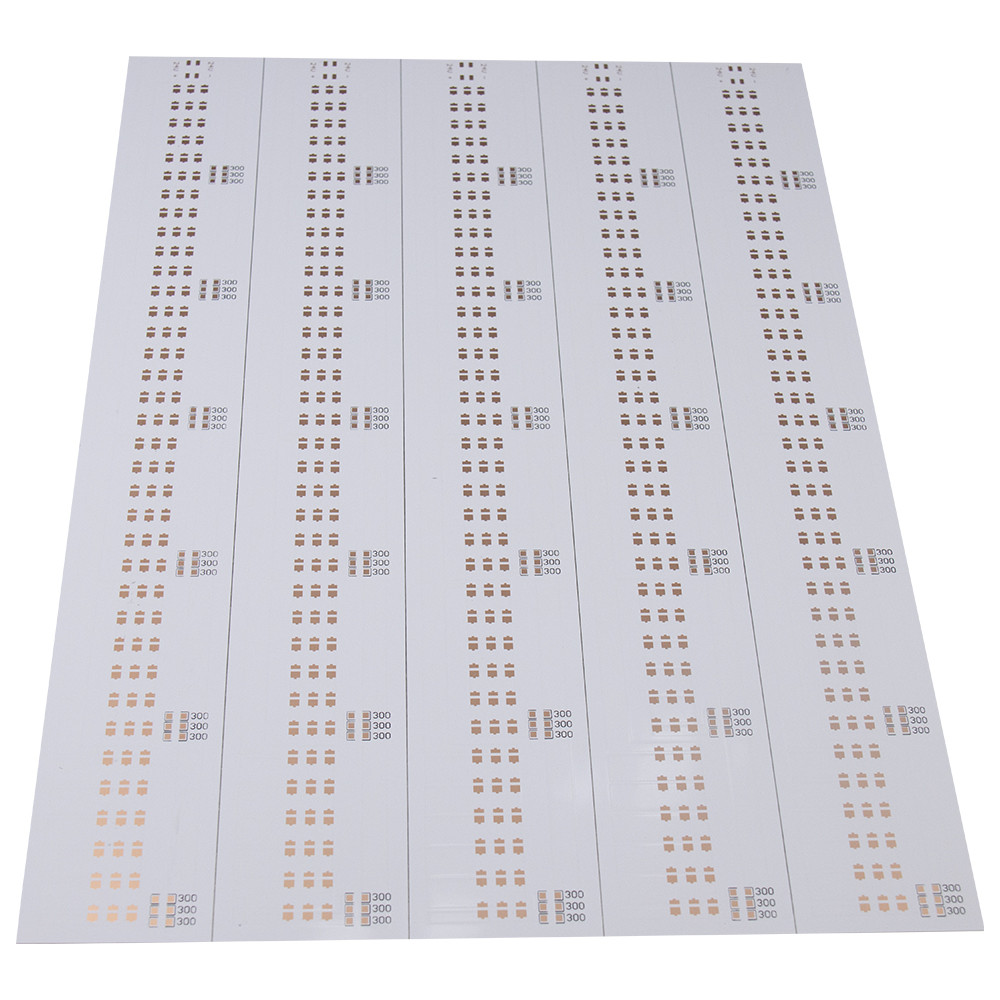

Spessore 1OZ 2OZ 30Z del rame del circuito stampato di SMD 12W LED 1Spessore 1OZ 2OZ 30Z del rame del circuito stampato di SMD 12W LED 2





L'elettronica il Co., srl di Shenzhen Yizhuo è un'impresa alta tecnologia. Dalla sua istituzione nel 2012,

è stato impegnato nello sviluppo e nella produzione innovatori dei prodotti elettronici.

Ora ha stabilito un gruppo stabile di R & S ed ha avuto più di 5.000 metri quadri del sito di produzione.

I prodotti hanno passato a 9001:2015 di iso il sistema di gestione della qualità internazionale, la certificazione internazionale del CE, di ROHS e dell'UL.

Spessore 1OZ 2OZ 30Z del rame del circuito stampato di SMD 12W LED 3



Spessore 1OZ 2OZ 30Z del rame del circuito stampato di SMD 12W LED 4

Spessore 1OZ 2OZ 30Z del rame del circuito stampato di SMD 12W LED 5



FAQ:



Q1. Che formati di file accettate per produzione del PWB PCBA?

Archivio di A. Gerber: CAM350 RS274X

Archivio del PWB: Protel 99SE, PWB 2001 di P-CAD

BOM: Excel (PDF, parola, txt)

Archivio del posto e della scelta



Q2. Come posso convincere un campione per controllare la vostra qualità?
:  Dopo la conferma dei prezzi, potete ordinare per i campioni per la vostre prova e valutazione.



Q3: Quanto tempo posso ricevere il campione?

:  Dopo che effettuate un pagamento e ci inviate avete confermato gli archivi, i vostri campioni saranno pronti entro i 3-5 giorni del lavoro. Se ci sono alcuni ordini urgenti, possiamo produrre con in 48 ore con una tassa precisa extra.
