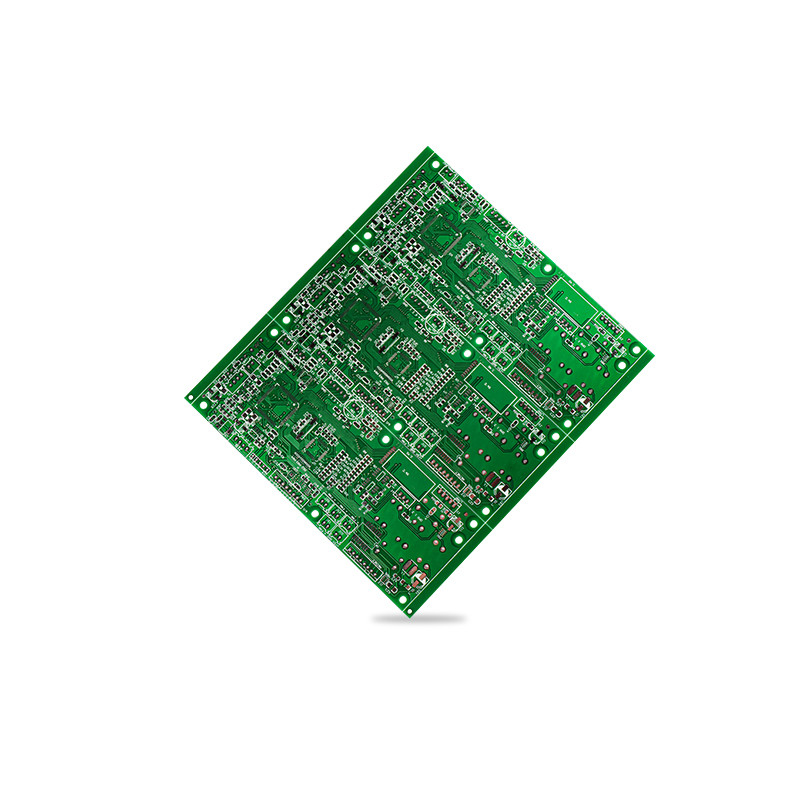

PWB parteggiato doppio FR4 del ODM 1.6mm dell'OEM per elettronica della Banca di potere
PWB su due lati dei circuiti del PWB della banca di potere dell'OEM FR4 per elettronica
1. Materiale di base: FR4
2. Strato: 1~8
3. Spessore del bordo: 0.4~3.2mm
4. Tolleranza di spessore del bordo: ±10%
5. Spessore di rame esterno di Finised: 1~2oz (35~70μm)
6. Spessore di rame interno di Finised: 0.5~1oz (17~35μm)
7. Min Board Size: 5*5mm
8. Max Board Size: 550*560mm
9. Min Line Width /Space: 3/3mil
10. Min Hole Size: 0.2mm
11. Tolleranza del foro: ±0.07mm/±0.05mm
12. Maschera della lega per saldatura: Verde, rosso, blu, bianco, nero, giallo, ecc.
13. Finitura superficia: HASL, HASL senza piombo, OSP, oro di immersione/argento della latta, oro duro, oro istantaneo, ecc.
14. Infiammabilità: 94V-0
15. S/M minimo Bridge: 4mil
16. Larghezza di carattere: ≥0.1mm
17. Altezza di carattere: ≥0.08mm
18. Certificato: UL DI ISO ROHS
19. A valore aggiunto: Progetto di servizio, clone, Assemblea, fabbricazione
20. Applicazione: Controllo elettronico e industriale del consumatore, energia verde, condizionatore d'aria, lavatrice, attrezzature elettroniche, ecc.
IL PWB FR4 può essere tutto il conteggio di strato ma contare sulla perforazione convenzionale e la tecnologia di placcaggio.
PWB FR4 fino agli strati 40+
Vasta gamma delle opzioni laminate compreso i laminati ad alta temperatura, con poche perdite e senza piombo
Costruzioni (ibride) dielettriche miste
Dimensione del pannello fino a 30 ″ del ″ x 55
Il centro incluso del metallo o della moneta e da MLB sostenuto da metallo
Spessore del pannello to.450 su ″
Circuiti di a microonde e di rf
Rame pesante (10 once. strato esterno/5 once.
strato interno)
Componenti passive incluse, distribuite e discrete
FAQ:
Q1. Che servizio potete assicurare?
: Siamo PWB dell'OEM e produttore di PCBA dal 2012, possiamo fornire la soluzione della un-fermata compreso montaggio del PWB di RD, SMT e l'assemblea PCBA.
Q2. Come posso convincere un campione per controllare la vostra qualità?
: Dopo la conferma dei prezzi, potete ordinare per i campioni per la vostre prova e valutazione.
