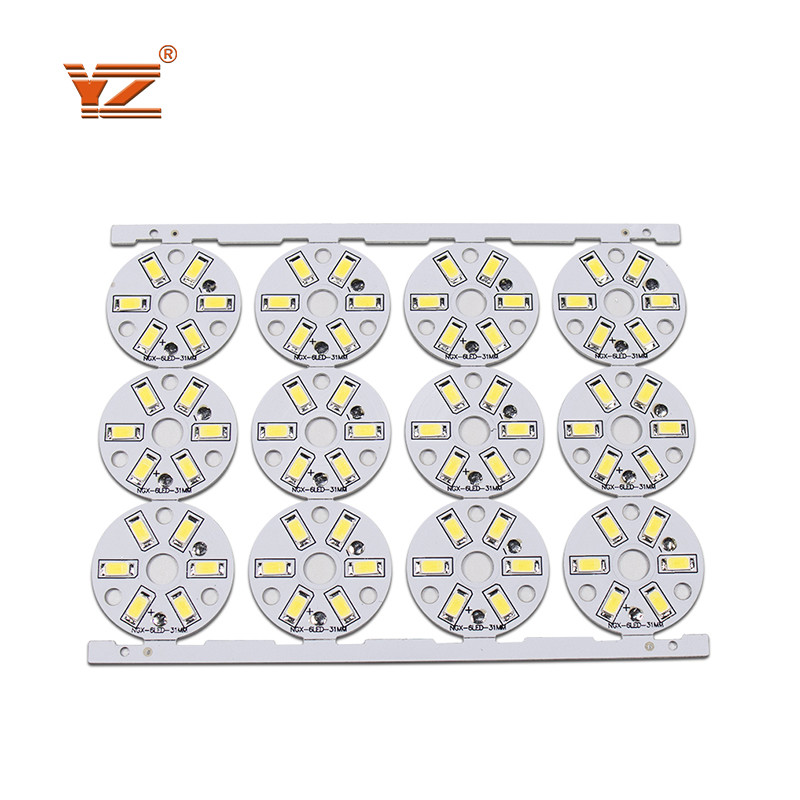

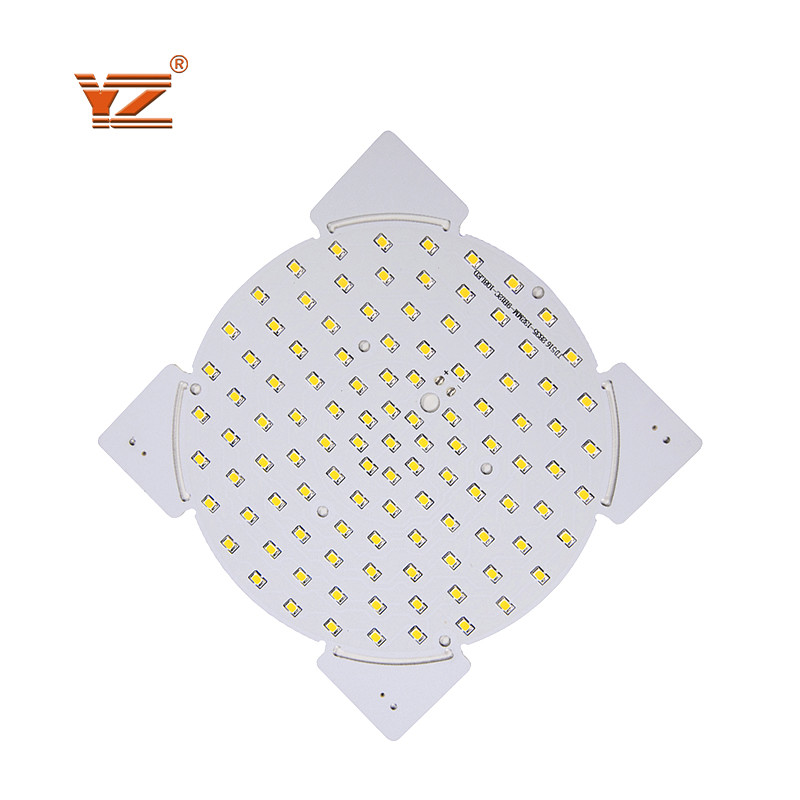

Il bordo del PWB dell'alluminio del LED PCBA ha condotto il circuito leggero ha condotto il modulo
2pcs
MOQ
large.img.alt
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: porcellana
Marca: Yizhuo
Certificazione: CE,ROHS,UL
Numero di modello: bordo principale 16 del PWB
Evidenziare:

bordo del PWB dell'alluminio di 12W LED

,

12W ha condotto il circuito leggero

Termini di pagamento e spedizione
Imballaggi particolari: Imballaggio interno di vuoto, imballaggio standard esterno del contenitore di cartone.
Tempi di consegna: 10-12 giorni del lavoro
Termini di pagamento: T/T, Western Union
Specificazioni
Nome di prodotto: 12W ha condotto il bordo del PWB
Punzonatura di profilatura: Percorso, V-CUT, smussante
Matrice per serigrafia: bianco, nero, giallo
Prova elettrica: Dispositivo/sonda volante
Tolleranza del foro: PTH: ±0.075, NTPH: ±0.05
Servizio: Servizio unico
Descrizione di prodotto

Il bordo del PWB dell'alluminio del LED PCBA ha condotto il circuito leggero ha condotto il modulo



Oggi, le illuminazione del LED sono intorno noi dappertutto nella nostra vita quotidiana, sempre più le illuminazione sono sostituite dalle soluzioni poiché l'illuminazione del LED ha consumo di energia più basso, durata della vita più lunga del LED (diodo luminescente) e più rendimento energetico confronta alle lampadine tradizionali.

L'elettronica il Co., srl di Shenzhen Yizhuo è un'impresa alta tecnologia nazionale certificata a ISO9001: sistema di gestione della qualità internazionale 2015. Abbiamo CE, ROHS, certificazione dell'UL. È stata fondata nel 2012 e l'area della fabbrica consiste di più di 6.000 metri quadri, di 120 impiegati e di due spostamenti. Abbiamo la capacità per fabbricare PCBs di alluminio, FR4 PCBs, il LED PCBA ed altri prodotti relativi. Inoltre stiamo fornendo i servizi come progettazione del PWB, l'assemblea del PWB ed il bordo del LED SMT che elabora per i servizi di progettazione del PWB. I prodotti sono ampiamente usati in industrie automobilistiche ed altro di illuminazione, di elettronica, di comunicazioni, che richiedono la dissipazione di calore.



Strato
1~64 strati
Materiale
FR4, CEM1, CEM3, alluminio
Capacità di produzione
30000 ㎡/months
Forma del bordo
Rettangolare, rotondo, scanalature, ritagli, irregolare complesso
Taglio del bordo
Taglio, V-punteggio, Linguetta-diretto, contro affondato
Spessore del bordo
0.2~8.0mm, flessione 0.1-0.25mm
Peso di rame
0.5oZ~12oZ
Maschera della lega per saldatura
Ecc rosso, bianco, giallo, blu, nero, porpora verde su due lati di LPI. Maschera della lega per saldatura
Matrice per serigrafia
Su due lati o a un solo lato ecc bianco, giallo, nero
Linea larghezza minima/spazio
0.08mm/3mil
Dimensioni massime del bordo
25.6inch*43.3inch o 650mm*1100mm
Diametro del foro minimo del trapano
0.1mm
Diametro del foro di Min Laser Drill
0.075mm
Finitura superficia
HASL, ENIG, latta di immersione, argento di immersione, OSP, ENEPIG ecc
Toleranc di spessore del bordo
± 10%
Larghezza di scanalatura minima
0,12", 3.0mm, o 120mils
profondità del V-punteggio
20-25% di spessore del bordo
Spessore della parete di PTH
>0.025mm
Foro Dia Tolerance di PTH
±0.076mm
Non foro Dia Tolerance di PTH
±0.05mm
Deviazione di posizione del foro
±0.076mm
Fori del lavandino
Standard di qualità
IPC-A600F/MIL-STD-105D
Formato di file di progettazione
DXF di Gerber RS-274X, di 274D, di Eagle e di AutoCAD, DWG



Il bordo del PWB dell'alluminio del LED PCBA ha condotto il circuito leggero ha condotto il modulo 0

Il bordo del PWB dell'alluminio del LED PCBA ha condotto il circuito leggero ha condotto il modulo 1





Il bordo del PWB dell'alluminio del LED PCBA ha condotto il circuito leggero ha condotto il modulo 2

Il bordo del PWB dell'alluminio del LED PCBA ha condotto il circuito leggero ha condotto il modulo 3

Capacità e servizi del PWB:

1. PWB a un solo lato, su due lati & a più strati (fino a 30 strati)
2. PWB flessibile (fino a 10 strati)
3. CEM-1, CEM-3 FR-4, a materiale basato a alluminio.
4. HAL, HAL senza piombo, argento dell'oro di immersione/latta, oro duro, trattamento di superficie di OSP.
5. i circuiti stampato sono 94V0 compiacenti ed aderiscono IPC610 alla norma internazionale del PWB della classe 2.
6. quantità della gamma dal prototipo a produzione in volume.
7. 100% E-prove



Il bordo del PWB dell'alluminio del LED PCBA ha condotto il circuito leggero ha condotto il modulo 4


FAQ:



Q1.  Avete MOQ avete limitato?

:  Non abbiamo alcun MOQ abbiamo limitato, l'ordine che minimo accettiamo siamo 1pcs.





Q2:  Tutti i vostri prodotti sono certificati con l'UL, ROHS ecc?

:  Sì, siamo certificati a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.



Q3:  Come posso convincere un campione per controllare la vostra qualità?

:  Dopo la conferma dei prezzi, potete ordinare per i campioni per la vostre prova e valutazione.
