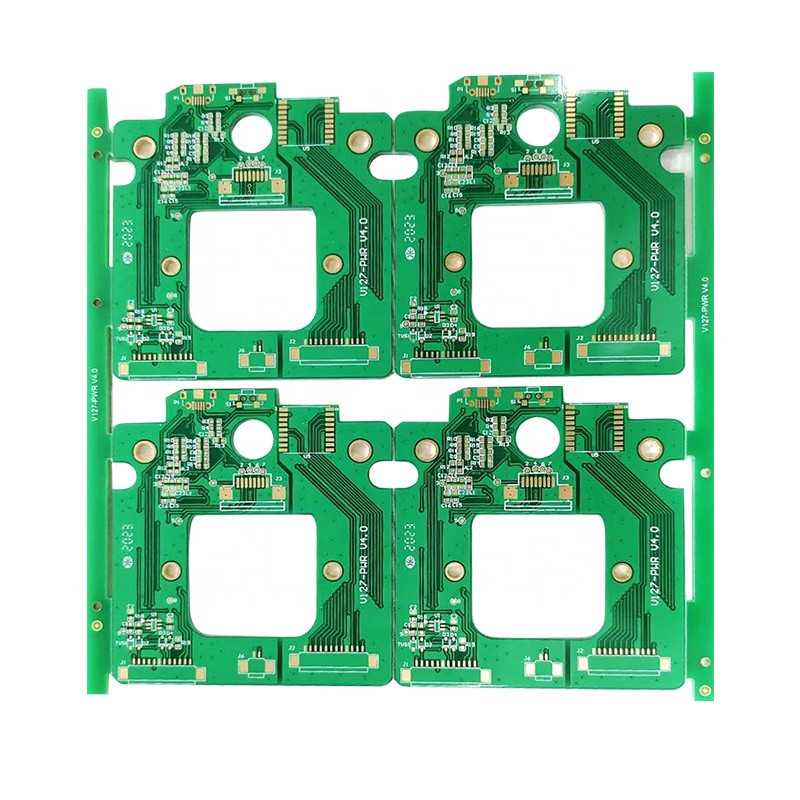

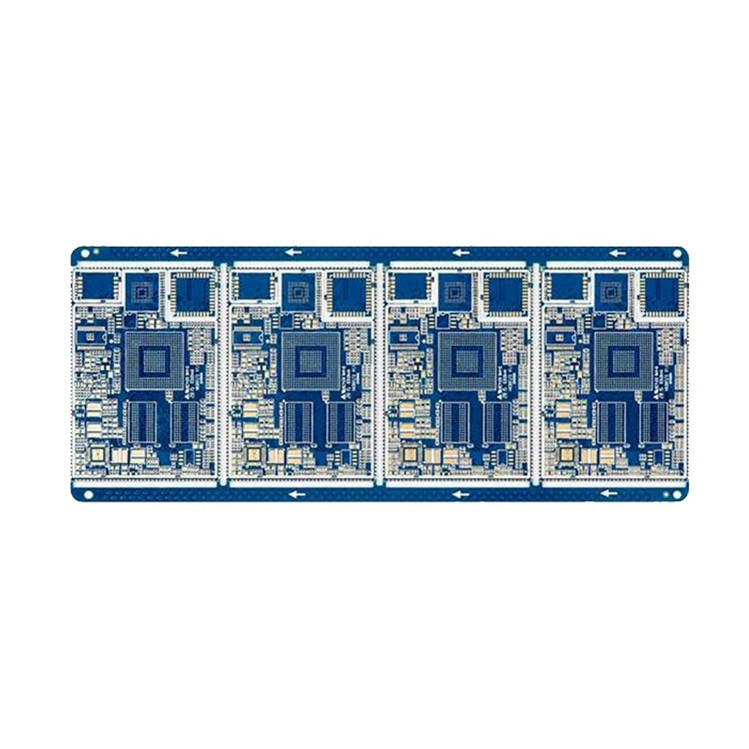

Fornitore elettronico su ordinazione del PWB del circuito FR4 94v0 ROHS
Introduzione elettronica del circuito FR4:
È un materiale di base del PWB che viene come strato laminato della vetroresina di rinforzo con l'epossiresina. È un substrato laminato comune in circuiti stampato a causa della sue natura robusta e proprietà ignifughe. Come tale, è vitale fornire ai circuiti l'isolamento richiesto. I bordi FR4 in gran parte hanno sostituito i bordi G-10 come molto come il G-10 che i bordi ancora trovano le applicazioni dove la distruzione termica prova la chiave.
Proprietà
Un materiale FR4 risponde alle norme UL94V-0 quando si tratta di infiammabilità di plastica. Le norme assicurano che non possa propagare gli incendi e non lo estingua subito dopo degli inizio materiali per bruciare.
I materiali Fr4 usano il bromo. L'elemento chimico dell'alogeno è resistente infornare e così importante nella fornitura delle proprietà ignifughe a FR-4.
Anche non può assorbire l'acqua, non mantiene l'alta forza meccanica, oltre alla capacità d'isolamento incredibile, particolarmente negli ambienti umidi o asciutti.
Il materiale FR4 inoltre ha un'alta temperatura di transizione vetrosa tra compreso centigrado 115 e 200 gradi. Tuttavia, questo dipende dai metodi di fabbricazione ed i tipi della resina hanno usato. Nella maggior parte delle istanze, il PWB FR4 conterrà un FR4 interposto fra due laminati di rame di strato.
Il materiale FR4 può venire come il FR4, il thehigh il TG FR-4, il thehigh CTI FR-4 e il FR4 standard senza alcun rame laminato. Un FR4 standard ha una resistenza al calore di 140 a50 gradi Celsius, mentre un alto TG FR4 possiede un valore di vetro di transizione centigrado di 180 gradi. D'altra parte, l'alto indice di CTI FR4 supera 600V e il FR4 privo di rame laminato prova l'ideale per il supporto del bordo ed i piatti d'isolamento.
Lo spessore del materiale FR4 svolge un ruolo cruciale nelle diverse applicazioni del PWB. Di conseguenza, selezionare lo spessore corretto dovrebbe considerare quanto segue.
- Compatibilità dello spessore FR4 con le componenti
- La necessità di risparmiare spazio sul bordo
- Flessibilità e progettazione
- Il tipo di collegamenti richiesti
| Oggetto |
Capacità |
| Materiale di base |
FR-4/alto TG FR-4 |
| Strati |
1-22 |
| Spessore di rame interno/esterno di Finised |
1-6OZ |
| Spessore finito del bordo |
0.2-7.0mm |
| Dimensione minima del foro |
Foro meccanico: 0.15mm
Foro del laser: 0.1mm
|
| Impedenza controllata |
+/--5% |
| Tappo della capacità di vias |
0.2-0.8mm |
| Profilo del profilo |
Foro del bollo del ponte di disfatta V-cut/ |
| Trattamento di superficie |
HASL, HASL senza piombo, oro di immersione, latta di immersione, HOSP… |
Struttura di base del circuito elettronico:
I circuiti stampato più fondamentali sono quei che contengano le piste di rame o collega appena su una delle sue superfici. Queste specie dei bordi sono conosciute come i circuiti 1 stampato di strato o 1 strato PCBs. Un circuito stampato a un solo strato ha uno strato interno e uno strato esterno.
Nell'illustrazione sotto, potete vedere l'accatastamento di un circuito stampato monostrato.
1. FR4 (substrato)
Il substrato del PWB può essere FR4, metallo, o ceramico. FR4 principalmente è usato ed è un materiale laminato a resina epossidica di rinforzo. È il substrato basso dei circuiti stampato. È un materiale estremamente durevole e ci sono tipi differenti di spessore. Un certo PCBs, particolarmente quei più economici, è fatto da altri materiali e mancano della durevolezza FR4.
2. Laminato placcato di rame rigido (strato del rame)
Lo strato di rame è una stagnola sottile di rame. È laminato al bordo con adesivo ed il calore. Si applica comunemente da entrambi i lati su un circuito stampato su due lati. Un bordo due-stratificato o su due lati significa che ci sono due strati di rame nella struttura. Potete trovare PCBs con soltanto uno o più che 16 strati di rame!
3. Maschera della lega per saldatura
Vi siete domandato mai perché i bordi del PWB sono verdi? A causa dello strato della maschera della lega per saldatura. Ciò è lo strato superiore sopra la stagnola di rame e dà ai bordi stampati il loro colore verde. Lo scopo principale di questo strato è di isolare le tracce di rame casualmente dal contatto la tutta la lega per saldatura o metallo. Il colore comune è verde, ma ha in mente che la maschera della lega per saldatura potrebbe essere fabbricata in quasi tutti i colori possibili.
4. Silkscreen
Sopra la maschera della lega per saldatura, uno strato bianco del silkscreen si applica. È usato per inserire tutti i numeri, simboli, o lettere come istruzione come una linea guida affinchè la gente capisca meglio il bordo. Di nuovo, tutto il colore può essere usato e c'è PCBs con il silkscreen giallo, rosso, o persino nero.
L'elettronica il Co., srl di Shenzhen Yizhuo è stata stabilita nel 2012 anni, la nostra area della fabbrica più di 5.000 metri quadri. Abbiamo più di 100 operai e 20 impiegati. Siamo PWB di alluminio ed il produttore del PWB FR4, i nostri prodotti è ampiamente usato nell'illuminazione, in industrie automobilistiche ed altro di elettronica, di New Energy, di assistenza medica. La nostra capacità di produzione del PWB può raggiungere 120000 sq.m/al mese.
La nostra fabbrica ha passato il sistema di 9001:2015 di iso ed ha CE, ROHS, certificazione dell'UL. Sulla base della nostra capacità di produzione e del gruppo di R & S, possiamo fare il servizio dell'OEM o del ODM per i clienti. I nostri prodotti stanno vendendo bene intorno al mondo.
Benvenuto per inviare indagine noi!
Il nostro servizio:
* servizio di PCBA & del PWB OEM/ODM
* servizi della Un-fermata del circuito di elettronica
* garanzia biennale del prodotto
* i prodotti sono 100% sia funzionalità dentro controllata qualità che cosmetico.
FAQ:
Q1. Che servizio potete assicurare?
: Siamo PWB dell'OEM e produttore di PCBA dal 2012, possiamo fornire la soluzione della un-fermata compreso montaggio del PWB di RD, SMT e l'assemblea PCBA.
Q2. Come posso convincere un campione per controllare la vostra qualità?
: Dopo la conferma dei prezzi, potete ordinare per i campioni per la vostre prova e valutazione.
Q3. Quanto tempo è il termine d'esecuzione?
: Per i campioni, richiederà i 5-7 giorni del lavoro; per gli ordini in serie, richiederà i 10-15 giorni del lavoro.
