bordo della luce progressiva MCPCB di 100W 120W 500W 1000W 3030 LED
2PCS
MOQ
large.img.alt
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: Yizhuo
Certificazione: CE,ROHS,UL
Numero di modello: Bordo 12 del PWB del LED
Evidenziare:

Bordo della luce progressiva MCPCB del LED

,

bordo della luce MCPCB di 100W LED

,

120W LED MCPCB

Termini di pagamento e spedizione
Imballaggi particolari: Contenitore di cartone di buona qualità + dell'imballaggio sotto vuoto
Tempi di consegna: 10-12 giorni del lavoro
Termini di pagamento: T/T, Western Union
Specificazioni
Materiale: Materiale di alluminio
Delineamento della perforazione: Percorso, V-CUT, smussante
Rifinitura di superficie: Argento di HASL/ENIG/OSP/Immersion
Linea larghezza minima: 0.3-0.35um
Applicazione: attrezzature mediche, elettronica automobilistica, industria
Maschera della lega per saldatura: Verde. Rosso. Blu. Bianco. Black.Yellow
Descrizione di prodotto

circuito stampato del centro del metallo della luce progressiva di 100W 120W 500W 1000W 3030 LED

1. Introduzione

Come genere di PWB di alluminio a un solo lato, il PWB del LED è ampiamente usato in lampade di via, lampade del LED e lampade della famiglia.



2. Materiale: PWB della Alluminio-base

Oggetto Unità   Specificazione Condizione di prova
Spessore dell'isolamento um

Massimo

Min

200

60

Resistenza della lega per saldatura (288℃) Sec. Min 600 IPC-TM-650 2.4.13.1
Shock termico 288℃10» /cycle Min 6 volte IPC-TM-650 2.4.13.1
Sbucci la forza (stato normale) lb/in Min 9 IPC-TM-650 2.4.8
Tensione di ripartizione V/mil   750 IPC-TM-650 2.5.6
Resistività di volume (status>E+14 normali) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
Resistività di superficie (status>E+12 normali) Ω 3.5*1014 IPC-TM-650 2.5.17.1

Costante dielettrica

1 megahertz di stato normale

1 gigahertz di stato normale



5,6

5,3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Dissipazione costante

1 megahertz di stato normale

1 gigahertz di stato normale



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Assorbimento di acqua %   0,2 IPC-TM-650 2.6.2.1

Conducibilità termica

(ha misurato sullo strato dell'isolamento solo)

W/m℃   1,0 ASTM-E1461
Infiammabilità 94V-0   Passaggio IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
Il TD   410 TBD (perdita di 5wt%)
MOT (RTI)   130 UL746B
CTI (indice di inseguimento comparativo) V   >600 (PLC=0) UL746E DSR



3. Certificazione: UL, ROHS, portata, iso
4. Gamma di uso: Accensione, attrezzatura elettronica automobilistica, alimentazione elettrica, controllo elettronico, materiale informatico, elettronica di comunicazione ecc.
5. Che mostra noi ha partecipato dentro?
Mostra di Nuova Delhi, mostra elettronica di Mosca, ecc.



6. I nostri servizi
1. risposta rapida
2. prezzo ragionevole basato su buona qualità
3. fornisca il servizio della un-fermata (componenti, OEM)
4. inventario abbondante & preparazione materiale abituale


7. Metodo di pagamento:
T/T, Paypal, carta di credito, Western Union, ecc.

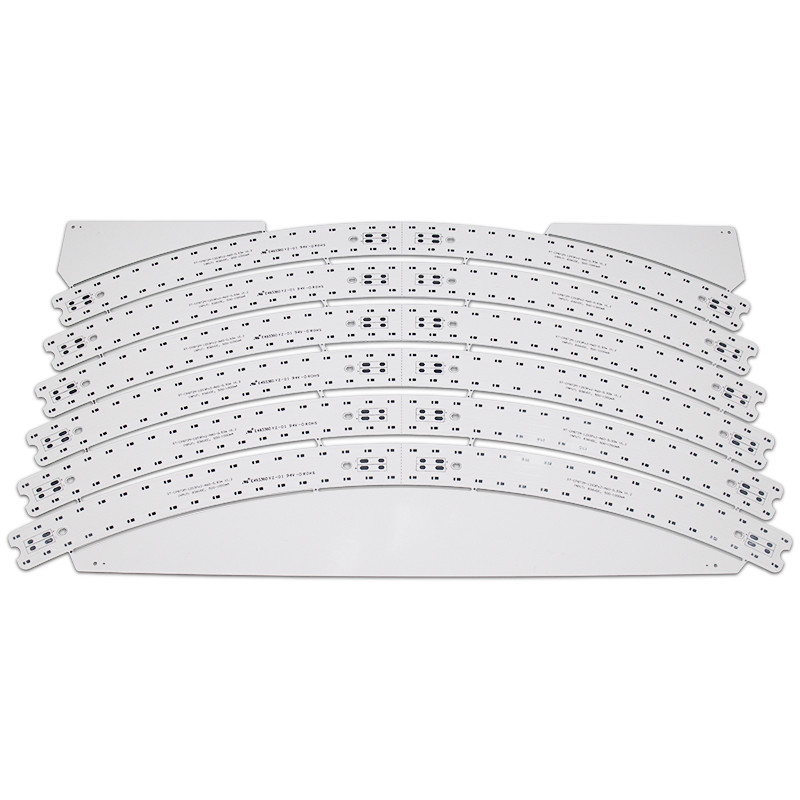

bordo della luce progressiva MCPCB di 100W 120W 500W 1000W 3030 LED 0





PWB di alluminio

Il circuito di alluminio contiene uno strato sottile di materiale dielettrico termicamente conduttivo, che ha l'effetto di trasferimento del calore.
Un circuito di alluminio inoltre è chiamato PWB basso di alluminio, PWB di alluminio flessibile, circuito stampato placcato del metallo (MCPCB), un substrato isolato del metallo (IMS o IMPCB), ecc.

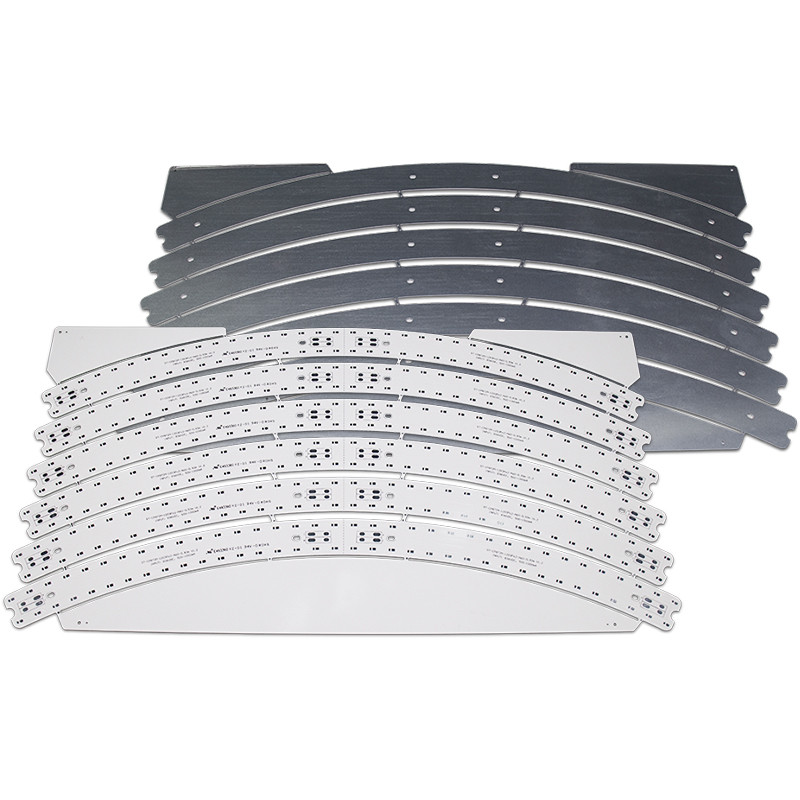

bordo della luce progressiva MCPCB di 100W 120W 500W 1000W 3030 LED 1

Struttura del PWB di alluminio

Il circuito di alluminio è composto di struttura stratificata unica.

Strato del circuito

I circuiti stampati sono incisi con uno strato del rame 1oz-10oz per montare e collegare le componenti, che possono portare un più a corrente forte confrontato a FR-4.

Strato dell'isolamento

Il ruolo principale dello strato dell'isolamento è isolamento e la conducibilità termica, svolge un ruolo centrale in PWB di alluminio, che contribuisce a disperdere il calore e ridurre la temperatura di funzionamento del dispositivo per raggiungere l'output di forza motrice aumentato, volume e duraturo riduttori.

Substrati del metallo

Il substrato del metallo può essere selezionato secondo i requisiti del termico e la conducibilità meccanica del PWB di alluminio, alluminio è la scelta ideale, ma anche acciaio inossidabile di rame e, ferro, l'acciaio del silicio, ecc.

bordo della luce progressiva MCPCB di 100W 120W 500W 1000W 3030 LED 2
