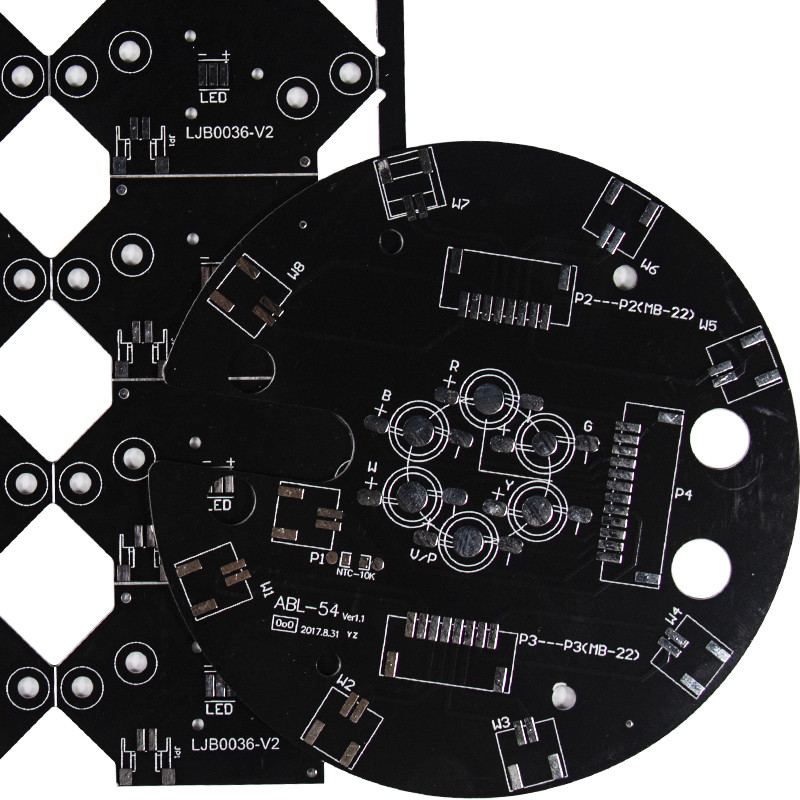

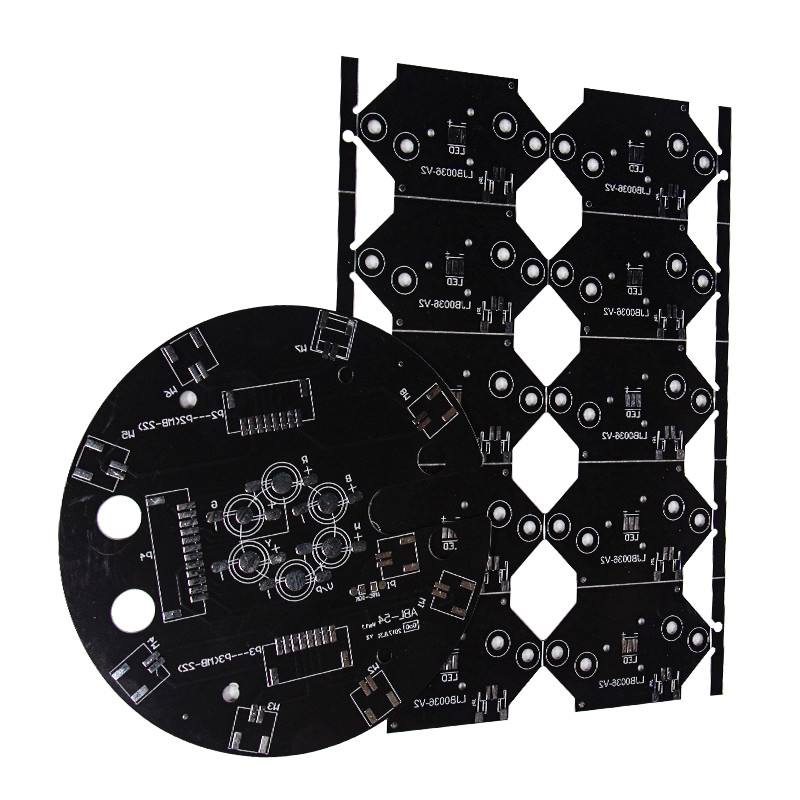

Singola dissipazione di calore di alluminio parteggiata del circuito del PWB 94v0 buona



Uno strato sottile termicamente del dielettrico conduttivo ma elettricamente d'isolamento è laminato fra una stagnola di base metallica e di rame. La stagnola di rame è incisa nel modello desiderato del circuito ed il di base metallica disegna il calore a partire da questo circuito tramite il dielettrico sottile.

Il PWB di alluminio è ad un laminato placcato di rame basato a metallo unico; ha la buona conducibilità termica, prestazione elettrica lavorare e dell'isolamento.



Il PWB di alluminio è uno al del PWB basato a metallo, compreso stagnola di rame, lo strato isolante termico ed il substrato del metallo, il suo disaccordo della struttura in tre strati:

  1. Strato del circuito: l'equivalente di un PWB ordinario, spessore di rame da 1oz a 10oz.
  2. Strato dell'isolamento: L'isolamento è uno strato di materiale isolante termico con la resistenza termica bassa. Spessore: 0,003" a 0,006" pollice è la tecnologia di base di alluminio del PWB.
  3. Strato basato: un substrato del metallo, solitamente di alluminio o di rame può essere scelto.

La dissipazione di calore accordata tramite questa costruzione è drammaticamente superiore alle costruzioni standard FR-4. I dielettrici usati sono termicamente in genere 5 - 10 volte conduttive quanto il a resina epossidica-vetro convenzionale e un decimo dello spessore con conseguente trasferimento termico esponenzialmente più efficiente di un PWB rigido convenzionale.

Sebbene i convertitori di potere ed i LED siano i più grandi utenti di questi prodotti, le società di rf ed automobilistiche inoltre stanno guardando per approfittare dei benefici di queste costruzioni. Una costruzione a un solo strato è il più termicamente la costruzione più semplice, conduttiva e più redditizia. Le progettazioni con gli più alti conteggi componenti non possono avere stanza per tutto il percorso richiesto su un a un solo strato. In questo caso una progettazione di due strati è richiesta. Un foglio sottile del dielettrico, in genere intorno .006" spesso, è perforato, placcato ed inciso tanto come un doppio standard ha parteggiato il circuito stampato. Lo strato poi è laminato facendo uso di adesivo termicamente conduttivo al di base metallica. I risultati extra di questo strato di guida nelle componenti più lontano a partire dal dissipatore di calore ed il trasferimento di calore riduttore in modo da questa costruzione è raccomandato soltanto se necessario.



PUBBLICAZIONE PERIODICA OGGETTO DATI TECNICI
1 Nome di prodotto La base 5630 di alta qualità ha condotto il bordo di alluminio del PWB
2 Marca sunsoar
3 Strato 1-24 strati
4 Max Board Size 457x610mm
5 Min Board Thickness 4 (strati) 0.40mm/16mil
6 (strati) 0.80mm/32mil
8 (strati) 1.00mm/40mil
10 (strati) 1.20mm/48mil
6 Min Line Width 1 0.10mm/4mil
7 Gioco di MinLine 0.10mm/4mil
8 Min Hole Size 0.20mm/8mil
9 Spessore della parete di PTH 0.020mm/0.8mil
10 Tolleranza del diametro di PTH ±0.05mm/±2mil
11 Tolleranza del diametro del foro di NPTH ±0.025mm/±1mil
12 Profilo Tolence ±0.1mm/±4mil
13 S/M Pitch 0.08mm/3mil
14 Allungamento 10:1
15 Involucro e torsione del PWB ≤0.7%
16 Forza elettrica >1.3KV/mm
17 Forza di buccia 1.4N/mm
18 Abrasione della maschera della lega per saldatura ≥6H
19 Infiammabilità del PWB 94V-0
20 Controllo di impedenza ±5%
