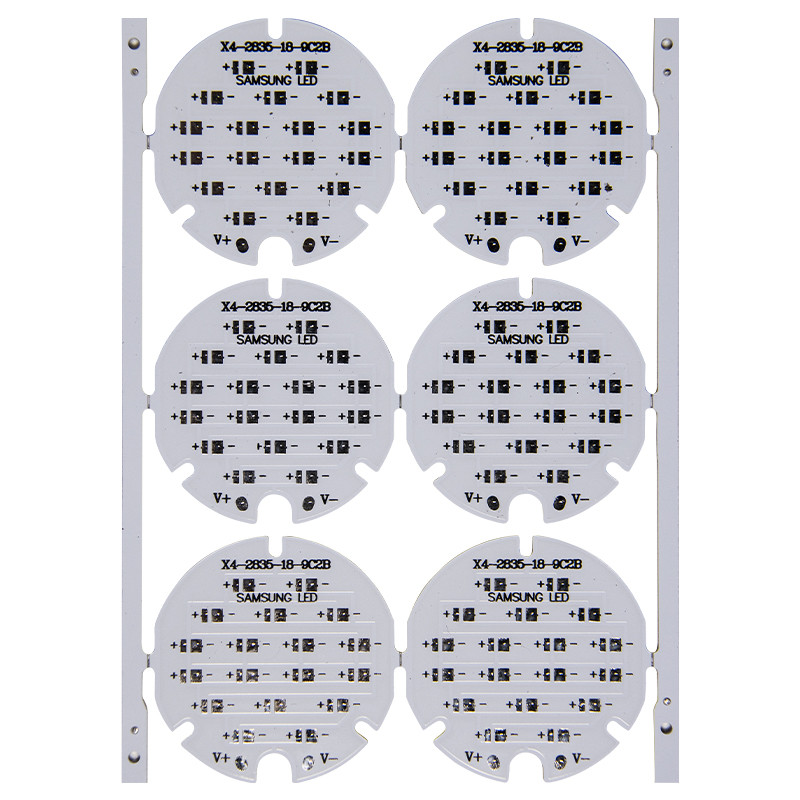

Fletta il PWB di alluminio di 0.25mm LED
Bordo di alluminio principale del circuito di base del PWB del modulo usato per luce principale
La relazione fra il LED ed il circuito stampato:
Innovazione tecnica del circuito stampato
Il circuito stampato è un'innovazione del genio della tecnologia di circuito, ponendo meno spazio e materiali per i circuiti più complessi e più su grande scala. Il circuito stampato è così invenzione importante nella tecnologia di circuito perché fa i componenti elettrici ed elettronici più piccoli, più flessibili e più precisi. Per esempio, FPC (PWB flessibile), PWB a più strati, PWB di BGA, PWB rigido della flessione, ecc.
Ampia applicazione di illuminazione del LED
Il LED è un'abbreviazione per il diodo a emissione luminosa. Un LED è principalmente un dispositivo a semiconduttore del due-cavo che emette la luce quando passaggi correnti in una direzione specifica. Sebbene l'inizio del LED con i dispositivi che emettono soltanto la luce infrarossa a bassa intensità, questa tecnologia sia stato ampiamente usato nell'accensione per molti anni. I LED moderni forniscono non solo ad alta intensità, molto la luce intensa ma anche gli usi differenti e l'uso in varie scene, quali le luci della crescita di pianta, luci dell'automobile, le iluminazioni pubbliche, i semafori, luci shadowless nelle sale operatorie dell'ospedale.
Circuito stampato del LED
Saldando il chip del LED al bordo del PWB, finchè il circuito del PWB è collegato in qualche modo, si illuminerà, che forma il PWB del LED. LED PCBs in genere anche avere un dissipatore di calore e un piedistallo ceramico per tenere il circuito sul posto e per permettere il buon funzionamento del canale. Un dissipatore di calore è richiesto perché i LED tendono a generare molto calore, che può danneggiare il PWB e l'attrezzatura che collega i circuiti.
Poiché il LED produrrà molto calore, ha condotto il PWB generalmente usa il substrato del metallo come suo materiale di produzione. I metalli con la capacità di dissipare il calore sono risultato rapidamente essere una migliore scelta. Generalmente, quando il PWB principale è progettato, il PWB dell'alluminio è preferito. Il PWB di alluminio solitamente inoltre contiene uno strato sottile del dielettrico, che può dissipare il calore velocemente.
Oltre ad illuminazione generale, ha condotto il PWB può anche fornire la luce visibile, infrarossa e la luce ultravioletta. Rispetto ad altre sorgenti luminose, il PWB del LED può fornire il più alta energia.
Strato
|
1~64 strati
|
Materiale
|
FR4, CEM1, CEM3, altezza TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, alluminio
|
Capacità di produzione
|
30000 ㎡/months |
Forma del bordo
|
Rettangolare, rotondo, scanalature, ritagli, irregolare complesso
|
Taglio del bordo
|
Taglio, V-punteggio, Linguetta-diretto, contro affondato
|
Spessore del bordo
|
0.2~8.0mm, flessione 0.1-0.25mm
|
Peso di rame
|
0.5oZ~12oZ
|
Maschera della lega per saldatura
|
Ecc rosso, bianco, giallo, blu, nero, porpora verde su due lati di LPI. Maschera della lega per saldatura
|
Matrice per serigrafia
|
Su due lati o a un solo lato ecc bianco, giallo, nero
|
Linea larghezza minima/spazio
|
0.08mm/3mil
|
Dimensioni massime del bordo
|
25.6inch*43.3inch o 650mm*1100mm
|
Diametro del foro minimo del trapano
|
0.1mm
|
Diametro del foro di Min Laser Drill
|
0.075mm
|
Finitura superficia
|
HASL, ENIG, latta di immersione, argento di immersione, OSP, ENEPIG ecc
|
Toleranc di spessore del bordo
|
± 10%
|
Larghezza di scanalatura minima
|
0,12", 3.0mm, o 120mils
|
profondità del V-punteggio
|
20-25% di spessore del bordo
|
Spessore della parete di PTH
|
>0.025mm
|
Foro Dia Tolerance di PTH
|
±0.076mm
|
Non foro Dia Tolerance di PTH
|
±0.05mm
|
Deviazione di posizione del foro
|
±0.076mm
|
Fori del lavandino
|
Sì
|
Standard di qualità
|
IPC-A600F/MIL-STD-105D
|
Formato di file di progettazione
|
DXF di Gerber RS-274X, di 274D, di Eagle e di AutoCAD, DWG
|
FAQ:
Q1. Avete MOQ avete limitato?
: Non abbiamo alcun MOQ abbiamo limitato, l'ordine che minimo accettiamo siamo 1pcs.
Q2: Tutti i vostri prodotti sono certificati con l'UL, ROHS ecc?
: Sì, siamo certificati a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Che cosa sono i prodotti principali dei vostri servizi di PCB/PCBA?
: Controllo industriale, automobilistico, attrezzatura medica, elettronica di comunicazione, dispositivi di sicurezza.
