94v0 singolo PCBs parteggiato

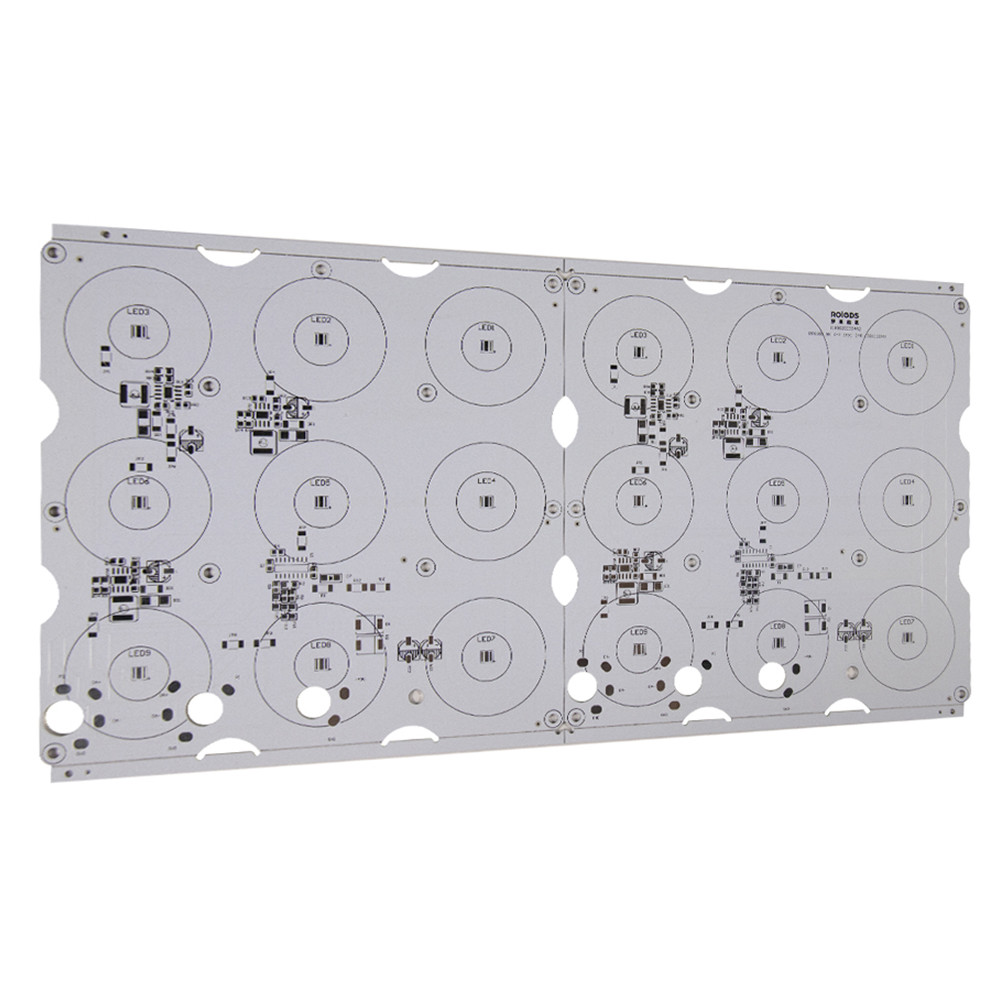

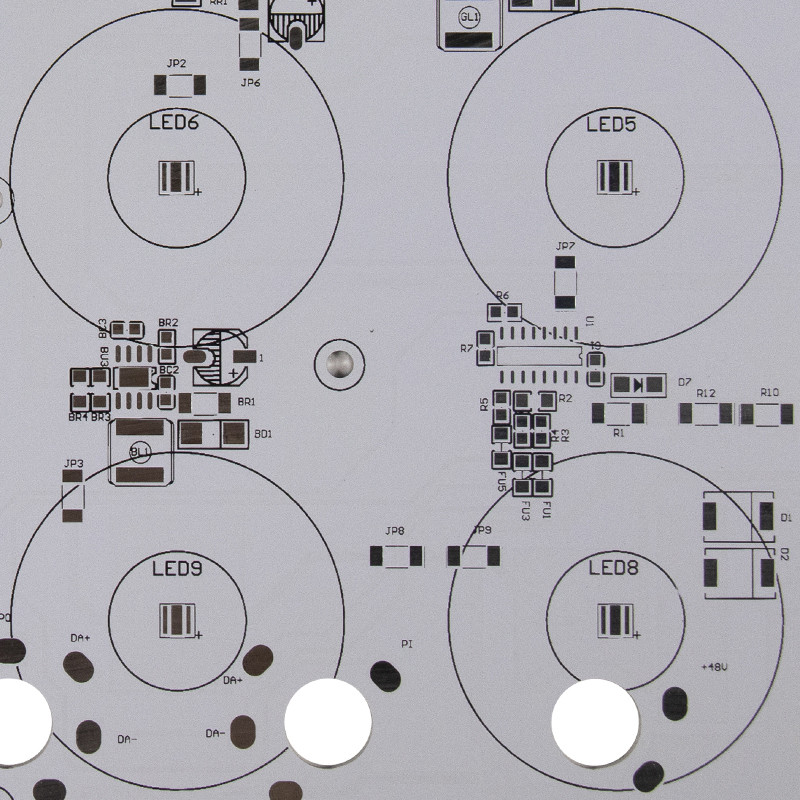

Lo smd di alluminio del PWB del circuito di elettronica 94v-0 ha condotto il bordo del PWB
Il PWB di alluminio è un tipo di circuito stampato del centro del metallo (MCPCB), ampiamente essere utilizzato nell'industria di illuminazione del LED.
Se state cercando il produttore di alluminio del PWB, Yizhuo ha tanti anni di esperienza in PWB di alluminio fabbricante con l'alta conducibilità termica, offriamo un servizio della prima classe e le estese opzioni alta tecnologie.
MCPCB, il PWB del centro del metallo, PWB termico – qualsiasi nome preferite, sono tutti i bordi che usano un materiale del metallo base come la parte dello spalmatore del calore del circuito. Questi tipi di sono fabbricati tipicamente con un alluminio consistente di base metallica (più comune) ma possono anche essere prodotti con rame.
1
|
Descrizione
|
Specificazione del PWB
|
2
|
Materiale
|
FR-4/HTG150-180 FR-4/CEM-1/CEM-3/Aluminum
|
3
|
Strato
|
1-20
|
4
|
Spessore del bordo
|
0.2mm- 4.0mm
|
5
|
Tolleranza di spessore del bordo
|
+/--10%
|
6
|
Spessore di rame
|
17.5um-175um (0.5oz-5oz)
|
7
|
Min Trace Width
|
0.15mm
|
8
|
Min Space Width
|
0.15mm
|
9
|
Min Drilling Dia
|
0.2mm
|
10
|
Spessore del rame di PTH
|
0.4-2mil (10-50um)
|
11
|
Tolleranza incisione
|
±1mil (±25um)
|
12
|
angolo V tagliato
|
25°, 30°, 45°, 60°
|
13
|
Forza della perla della linea
|
≥ 6lb/in (≥ 107g/mm)
|
14
|
Controllo e tolleranza di impedenza
|
50Ω±10%
|
15
|
Twist&Wrap
|
≤ 0,5%
|
16
|
Soldermask
|
Verde, rosso, blu, bianco, nero, giallo
|
17
|
Finitura/placcatura superfice
|
HASL/placcatura di HASL/OSP/Gold/immersione senza piombo Gold/ENIG
|
Applicazioni del PWB di alluminio:
Applicazioni d'accensione generali (lampione, torcia elettrica, riflettore, ecc.)
Applicazioni posteriori dell'unità luminosa
Applicazioni posteriori dell'unità luminosa
Convertitori di potere: le Telecomunicazioni, regolatore ad alta tensione, alimentazioni elettriche
Applicazioni controllo motorio elettrico/dell'ibrido
Fotovoltaico
FAQ:
Q1. Che cosa sono i prodotti principali dei vostri servizi di PCB/PCBA?
: Controllo industriale, automobilistico, attrezzatura medica, elettronica di comunicazione, dispositivi di sicurezza.
Q2: Tutti i vostri prodotti sono certificati con l'UL, ROHS ecc?
: Sì, siamo certificati a ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Come circa il costo di spedizione?
: Il costo di spedizione è determinato dalla destinazione, il peso, dimensione dell'imballaggio delle merci. Prego sappiamo se ci avete bisogno di di citarvi il costo di spedizione.
