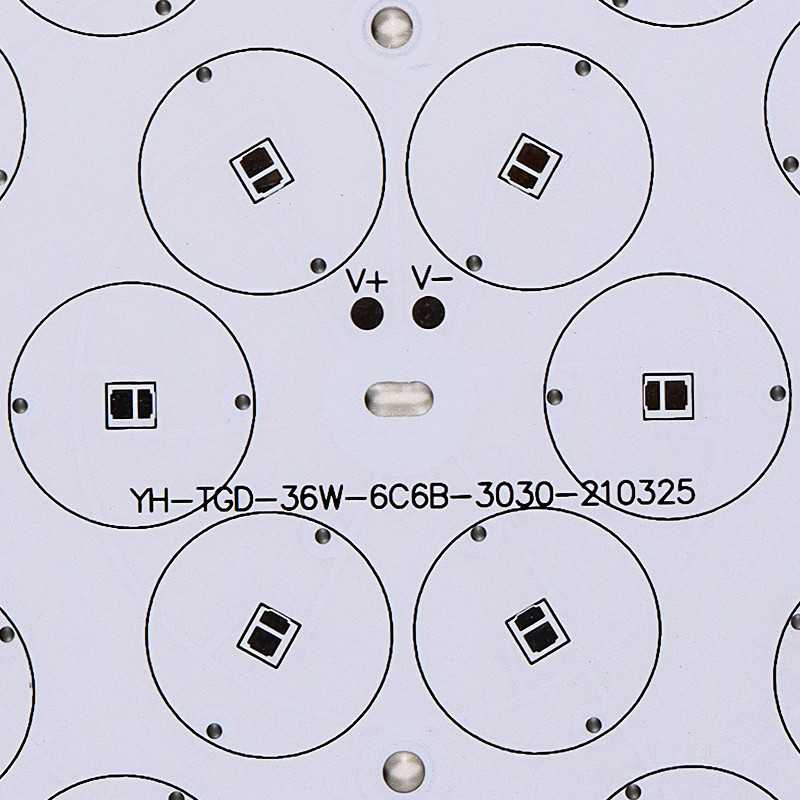

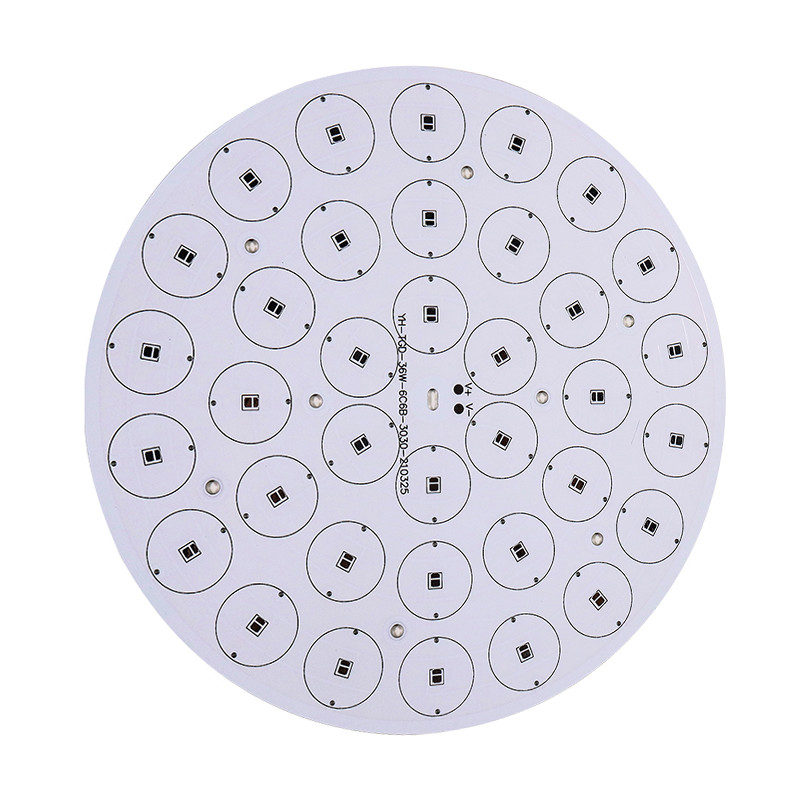

24v spessore di alluminio 0.5OZ 1OZ 1.5OZ del rame della luce LED MCPCB
24v di alluminio ha condotto il circuito leggero del PWB ha stampato l'illuminazione del PWB del circuito
Prestazione di alluminio del PWB della base:
Migliori dissipazione di calore e conducibilità: Rispetto al PWB ordinario FR4, il PWB di alluminio ha prestazione eccellente di dissipazione di calore. Per esempio, il PWB Fr4 con uno spessore di 1.5mm avrà una resistenza termica di 20-22 gradi per watt, mentre il PWB di alluminio con una profondità di 1.5mm avrà una resistenza termica di 1-2 gradi per watt.
Non c'è problema grave di espansione termica o della contrazione: ogni sostanza ha suo coefficiente di espansione termica. Il CTE di di alluminio (22ppm/C) ed il rame (18ppm/C) sono abbastanza vicini. Dal pozzo di alluminio del lavoro di PCBs in termini di dissipazione termica, non hanno le edizioni severe di contrazione o di espansione. Funzionano eccellentemente e sono durevoli ed affidabili.
Stabilità dimensionale: PCBs di alluminio mostra la stabilità dimensionale e la dimensione stabile. Per esempio, quando sono riscaldate da 30-140 gradi, la loro dimensione ha avuta soltanto un cambiamento da 2.5%-3.0%.
Altri: PCBs di alluminio può essere utilizzato nella tecnologia del supporto della superficie del dispositivo di potere. Sono validi per uso nella progettazione di circuito a causa della loro prestazione in termini di espansione termica di progettazione di circuito. Contribuiscono a prolungare la durata di prodotto in magazzino del prodotto e la densità di potenza del prodotto. Sono inoltre estremamente affidabili. Possono contribuire a restringere il volume globale del prodotto e sono inoltre un'opzione più economica. Mostrano la protezione elettromagnetica e la resistenza dielettrica alta.
PWB Capactity |
|
Materiale di base |
FR-4, 22F, CEM-3, CEM-1, di alluminio, HB, 94V0 |
Strati |
1-22 strati |
Max Panel |
1550mm*800mm |
Spessore di rame |
0.5oz, 1oz, 2oz, 3oz, 4oz |
Spessore dielettrico |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Spessore del centro del bordo |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm e 3.2mm |
Spessore del bordo |
0.4mm - 4.0mm |
Tolleranza di spessore |
+/--10% |
Lavorare di alluminio |
La perforazione, spillando, macinando, dirigere, Dado-perforante, interrompe la linguetta disponibile |
Min Hole |
0,2 millimetri |
Max Working Voltage |
2.5kVDC (dielettrico) di 0.075mm, 3.75kVDC (dielettrico di 0.15mm) |
Min Track Width |
0.2mm (8mil) |
Min Track Gap |
0.2mm (8mil) |
Passo minimo del cuscinetto di SMD |
0.2mm (8mil) |
Rifinitura di superficie |
HASL senza piombo, oro di immersione, argento di immersione |
Colore della maschera della lega per saldatura |
Verde, ecc blu |
Colore di leggenda |
Ecc nero e bianco |
E-prova |
Sì |
Certificato |
UL/CUL/ROHS/ISO9001 |
FAQ:
Q1: Come circa la vostra capacità del rifornimento?
: Per il bordo del PWB, dovete preparare gli archivi l'archivio, di Gerber dovreste compreso i formati di RS274X, di ODB++, di DXF, del PWB, di PCBDOC ecc. Per PCBA (PWB con le componenti saldate), eccetto l'archivio per il PWB, inoltre dovete redigere la lista di BOM (elenco componenti), selezionate e disponete l'archivio (formato del txt), l'immagine del campione o l'archivio reale ecc. della versione PDF 3D.
Q2: Come circa il costo di spedizione?
: Il costo di spedizione è determinato dalla destinazione, il peso, dimensione dell'imballaggio delle merci. Prego sappiamo se ci avete bisogno di di citarvi il costo di spedizione.
Q3: Sono i miei archivi sicuri?
: I vostri archivi sono tenuti nella protezione e sicurezza completa. Proteggiamo la proprietà intellettuale per i nostri clienti nell'intero processo. Tutti i documenti dai clienti non sono divisi mai con alcuni terzi.
