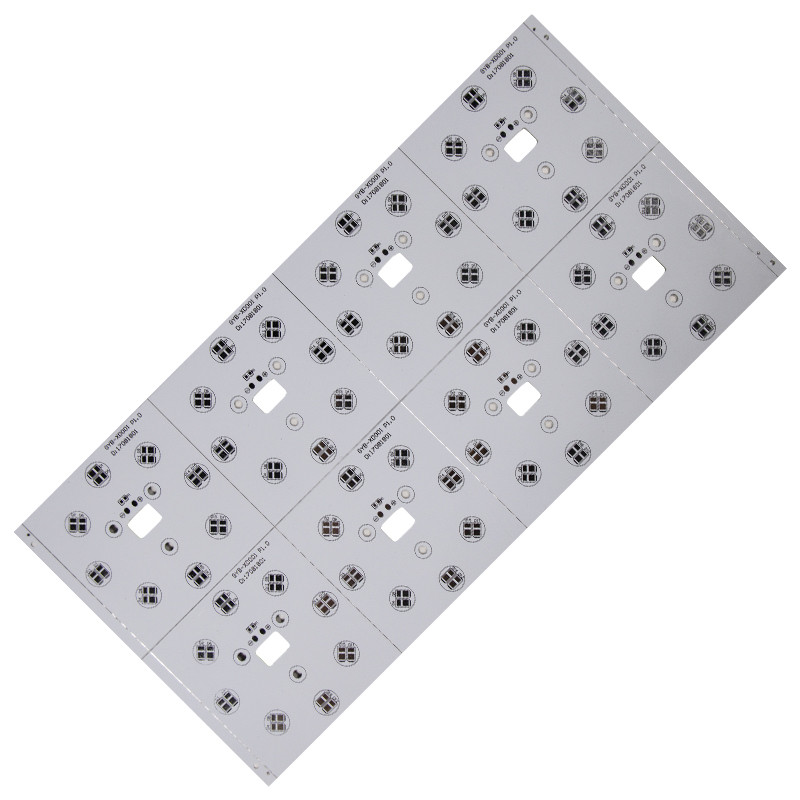

Spessori leggero 0.4mm - 4.0mm dell'Assemblea del circuito di SMD 94v0 LED
Il PWB di alluminio su ordinazione ha condotto l'accensione dello smd dell'OEM del bordo del PWB 94v0 ha condotto il pcba
Tipi di PWB di alluminio:
Ci sono una serie di tipi di PCBs di alluminio che sono utilizzati in molte applicazioni basate sulla loro costruzione e progettazione. Tuttavia, lo scopo principale di tutto il PCBs di alluminio è quasi lo stesso; fornendo le soluzioni di dissipazione di calore per le applicazioni che comprendono temperatura elevata. Dopo sono i tipi principali di PCBs di alluminio.
1. PWB di alluminio ibrido
Nella costruzione di alluminio ibrida, il materiale del non termale è elaborato esclusivamente e raffinato prima che si applichi ai materiali termici con una base di alluminio.
La maggior parte della pratica comune sta sviluppando 2 strati o 4 strati di struttura che comprende normalmente materiale FR4.
Un materiale del non termale che è legato con materiale termico e la base di alluminio fornisce la rigidità ed aiuta nella dissipazione del calore.
Questo legame del non termale è preferito sopra usando tutti i materiali termici perché caratterizza inferiore costo e comprende la conduttanza termica efficiente sopra i prodotti regolari FR4.
Nessun punto dell'assemblea o dei dissipatori di calore è richiesto per lo sviluppo di questo prodotto.
le componenti del Attraverso-foro possono essere facilmente hanno regolato facendo uso delle finestre della componente sulla base di alluminio.
Ciò aiuta nel passare i cavi ed i connettori attraverso il substrato. Inoltre, la guarnizione creata dal raccordo della lega per saldatura elimina l'esigenza degli adattatori costosi.
2. PCBs di alluminio a più strati è molto comune nei prodotti dell'alimentazione elettrica e viene con gli strati multipli dei dielettrici termicamente conduttivi.
Questi materiali sono molto utili quando si combinano con uno o più strati di circuiti in quale dielettrico termicamente conduttivo è sepolto fra gli strati con l'aiuto dei vias ciechi che inoltre fungono da segnale o vias termici.
La costruzione a un solo strato di queste progettazioni non è molto efficace, tuttavia, quando vengono con le progettazioni che più complesse forniscono una soluzione ideale per molte applicazioni che comprendono la dissipazione di calore.
3. PWB dell'alluminio del Attraverso-foro
Quando si tratta della maggior parte delle costruzioni complesse, un a un solo strato di alluminio è riempito e pre-perforato con prima l'applicazione della laminazione, formante il centro delle costruzioni a più strati.
I materiali di termosaldatura poi sono usati per laminare i materiali termici da entrambi i lati dell'alluminio.
Una volta che la laminazione è fatta, la perforazione si applica all'assemblea.
Per mantenere l'isolamento elettrico adeguato, i fori metallizzati creati come risultato della perforazione devono passare con gli spazi di alluminio.
Elemento del PWB |
Capacità di fabbricazione |
Spessore di rame |
0.5oz, 1oz, 2oz, 3oz e 4 once |
Spessore dielettrico (al substrato) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm e 3.2mm |
Spessore finito del bordo |
0.4mm - 4.0mm |
Tolleranza di spessore |
+/--10% |
Lavorare di alluminio |
La perforazione, spillando, macinando, dirigere, Dado-perforante, interrompe la linguetta disponibile |
Dimensione del foro di Min. Finish |
0.25mm |
Tensione di Max.working |
2.5kVDC (dielettrico) di 0.075mm, 3.75kVDC (dielettrico di 0.15mm) |
Larghezza di Min.Track |
0.2mm (8mils) |
Lacuna di Min.Track |
0.2mm (8mils) |
Passo del cuscinetto di minuto SMD |
0.2mm (8mils) |
Rifinitura di superficie |
HASL, HASL senza piombo, oro di immersione, oro istantaneo, OSP |
Colore di Soldermask |
Bianco, nero, altri disponibili |
Colore di leggenda |
Nero, bianco, altri disponibili |
Etest |
SÌ |
RohsL |
SÌ |
FAQ:
Q1: Come posso convincere un campione per controllare la vostra qualità?
: Dopo la conferma dei prezzi, potete ordinare per i campioni per la vostre prova e valutazione.
Q2: Che cosa circa la data di consegna e del trasporto?
: Normalmente, usiamo internazionale esprimiamo (come, Fedex, DHL, TNT) per consegnare i campioni ed i piccoli ordini del volume. Per grande ordine di massa, possiamo sistemare il trasporto dal mare.
