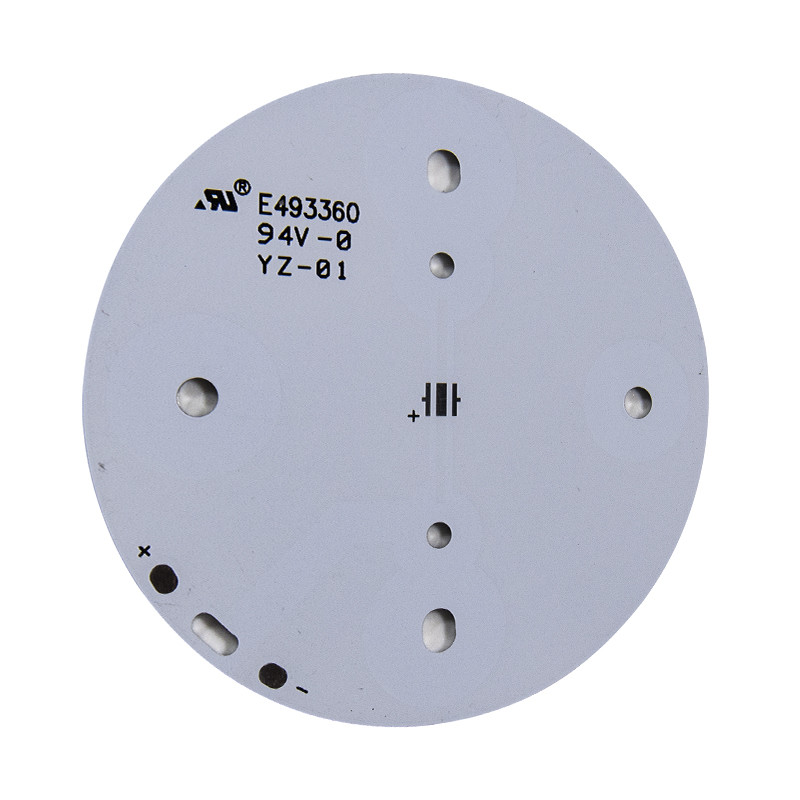

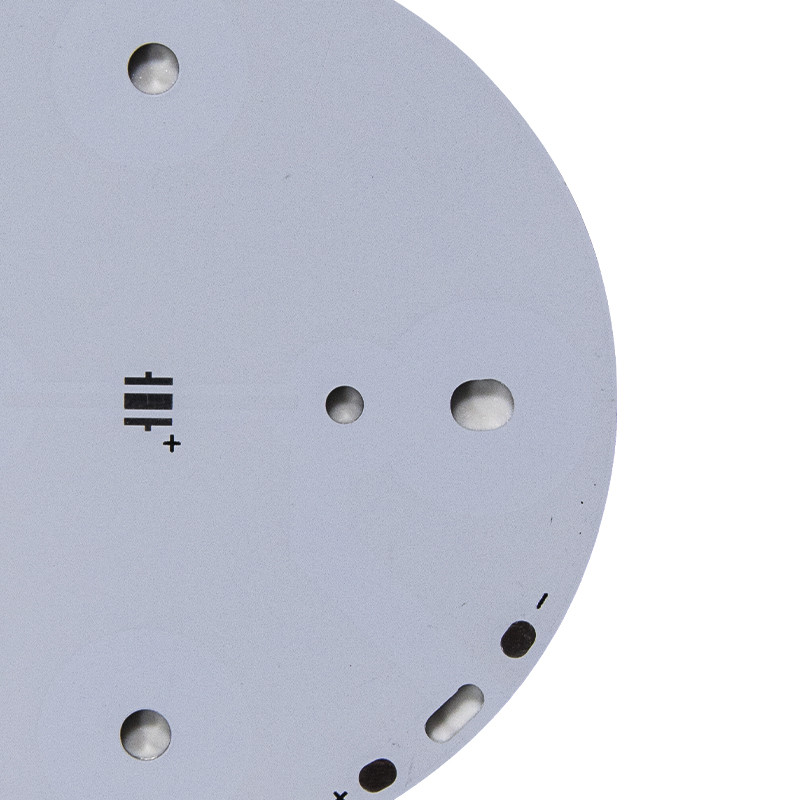

Circuito su ordinazione rotondo di elettronica del PWB 94V0 di HASL ENIG LED
La base di alluminio del bordo rotondo del PWB 94v-0 del circuito di elettronica ha condotto il PWB
Che cosa è PWB di alluminio?
Prima che esaminiamo il PWB di alluminio, dobbiamo avere un chiaro concetto di che cosa è PWB? Il PWB è un acronimo del circuito stampato, che usa i percorsi conduttivi e le tracce compresi su un singolo bordo che collega elettricamente i componenti elettronici differenti sul bordo. Il rame è usato per fornire un percorso conduttivo che è laminato sul materiale del substrato.
Il PWB di alluminio, anche fatto riferimento come PWB di base metallica, è un tipo di PWB che consiste termicamente dello strato isolante conduttivo ed elettricamente di un dielettrico sottile e di laminato rivestito di rame di alluminio.
La stagnola di rame adotta il modello desiderato del circuito mentre la base di alluminio permette la calore-dissipazione per mezzo di un dielettrico disposto fra gli strati.
Le costruzioni di alluminio pricipalmente sono divise in tre strati
Strato del circuito: È uno strato di rame che viene con uno spessore di intorno 1 - 10 once.
Strato isolante: Uno strato dielettrico termicamente di conduttivo ed elettricamente di materiale isolante
Strato di alluminio basso: Ciò pricipalmente è composta di substrato di rame o di alluminio del metallo. Ci sono spessori multipli disponibili, tuttavia lo spessore più comune è 1mm.
Spessore di rame
|
6oz massimo
|
Spessore del bordo
|
0.1mm-7.0mm
|
Min. Hole Size
|
0.1mm
|
Minuti linea larghezza
|
0.075mm (3mil)
|
Minuti interlinea
|
0.075mm (3mil)
|
Rifinitura di superficie
|
HASL, OSP, ENIG, dita dell'oro, ecc
|
Materiale del bordo
|
FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 CTI300/CEM-1/CEM-3
|
Tolleranza
|
tolleranza V tagliata di dipartimento: +/-0.1mm
|
Involucro e torsione
|
5%
|
Spessore di Minimun di soldermask
|
10um
|
Soldermask
|
Blu nero bianco verde ecc. giallo.
|
Certificato
|
ISO9001/UL
|
Servizio difficile
|
Analisi funzionale dei raggi x di AOI
|
